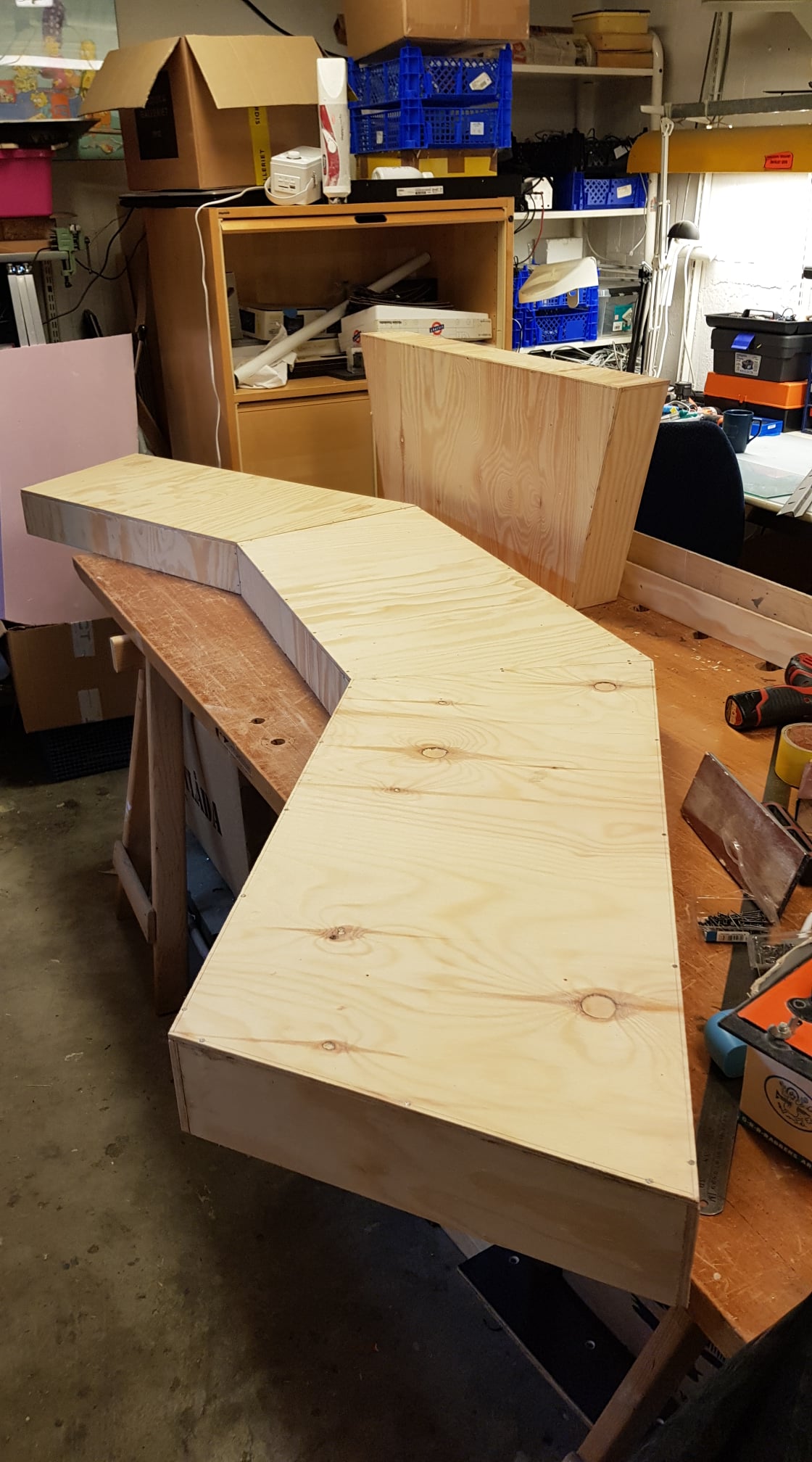

Har påbörjat nästa modulbygge. En 90 graders kurva ( 3x30 grader) med radie 1500 mm, modulerna är denna gång efter den 400 mm breda Fremo-standarden.
Trogen Säröbanan som förebild så är detta än i något komprimerad form, Munkekullens hållplats och sträcka från Säröbanan.

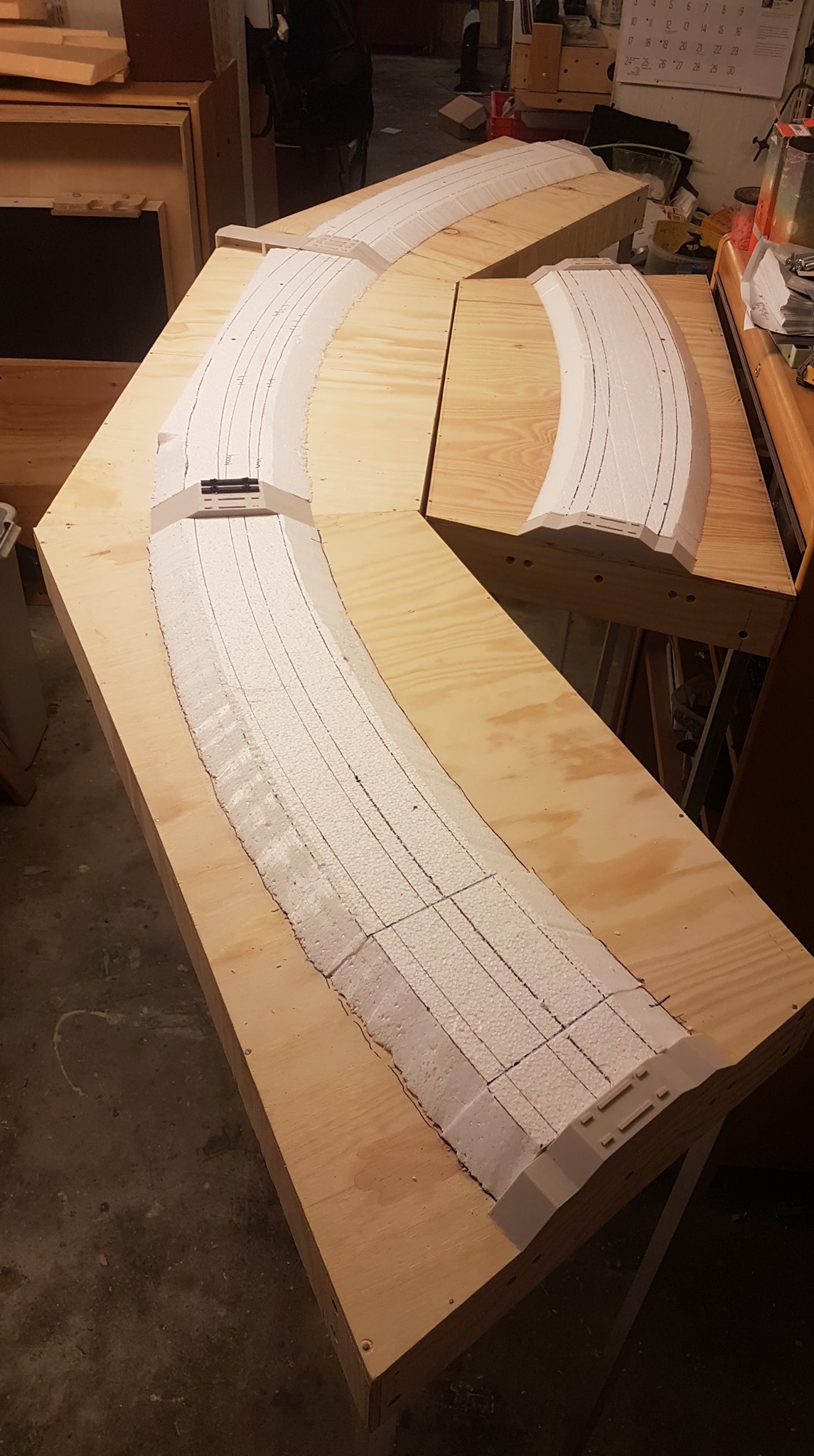

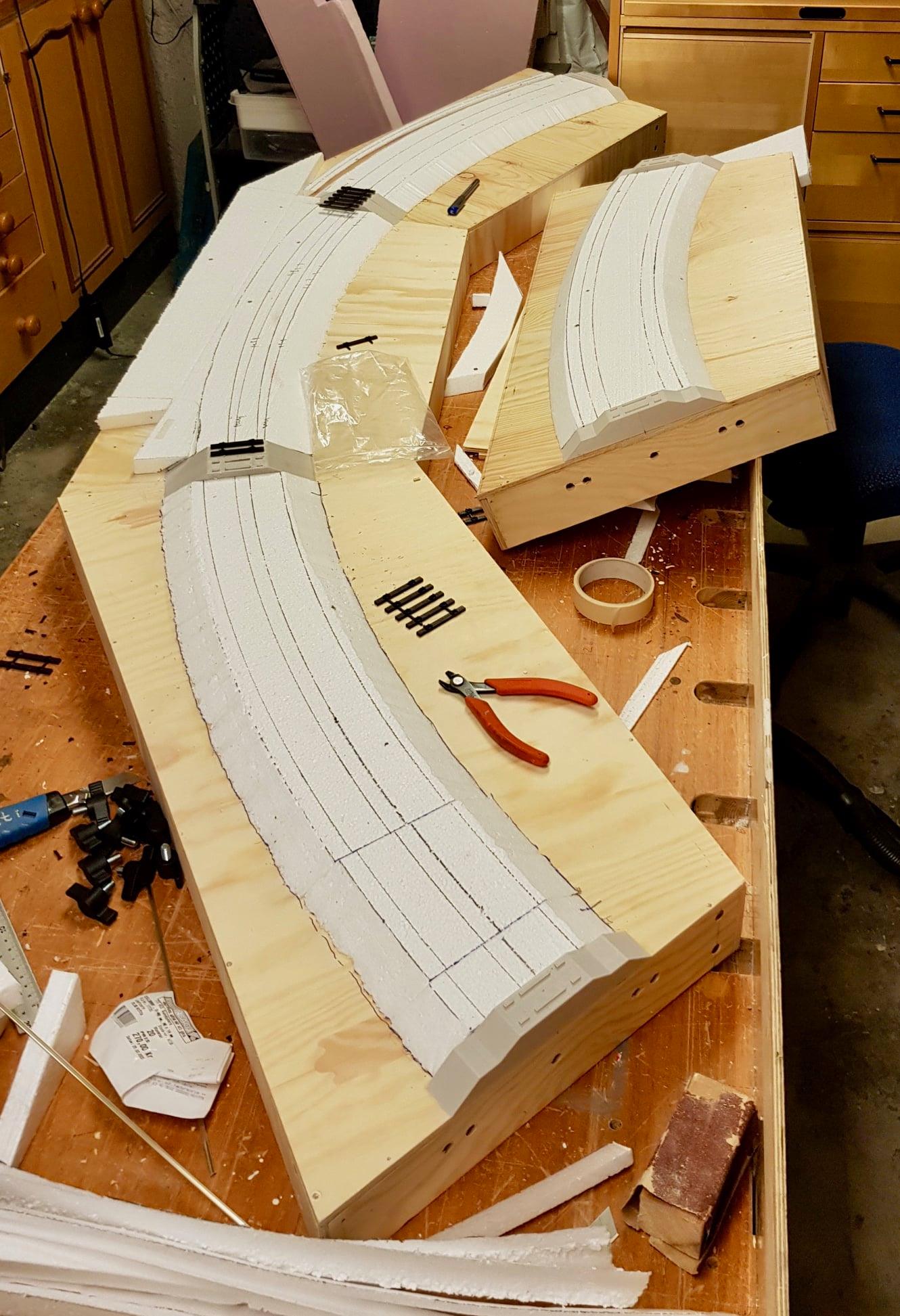

Nedre banvall och 3D-printade "Tie-plates" på plats. Materialet räckte till en bonus 30 graders kurva. Nästa steg är att lägga banvallskork och räls.

Modulerna har 3D-printade benfästen och står numera på egna ben.

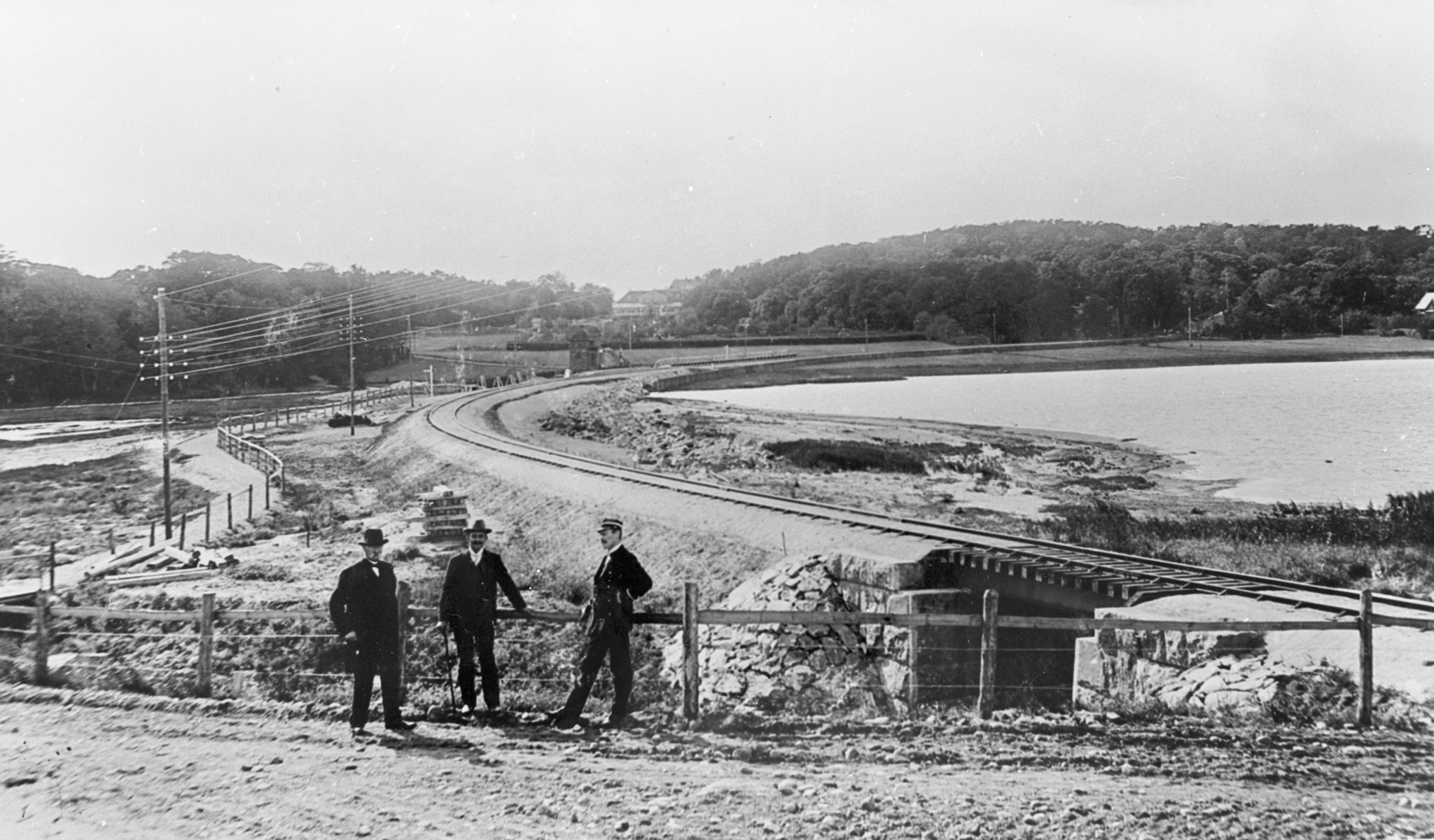

Munkekullens kurva och hållplats nybyggd 1904.

[Tompa]

Kul!

...Modulerna har 3D-printade benfästen och står numera på egna ben.

Det där har jag också tänkt man borde kunna göra efter ha snickrat friktionsklämfästenhimpavimpor.

[AlexanderEhn]

Kul!

...Modulerna har 3D-printade benfästen och står numera på egna ben.

Det där har jag också tänkt man borde kunna göra efter ha snickrat friktionsklämfästenhimpavimpor.

Robert W har 3d-printat benfästen som jag använder på alla mina nya moduler och har dem på fyra av mina gamla.
Funkar fint!

[GSJ]

Blivit mer byggt på "Munkekullens hållsplats".

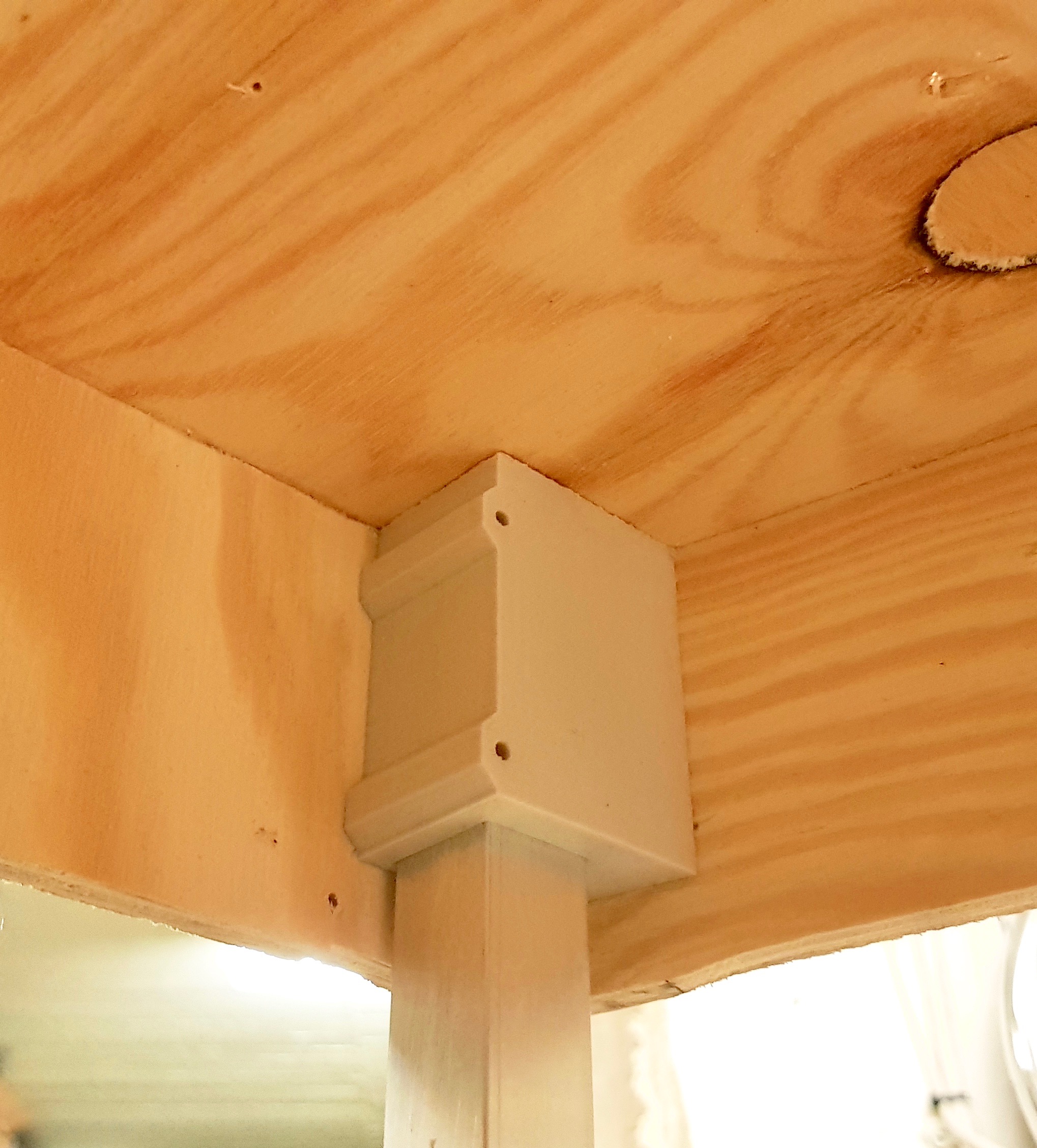

Så här ser det 3D-printade benfästena ut. Fungerar väldigt väl.

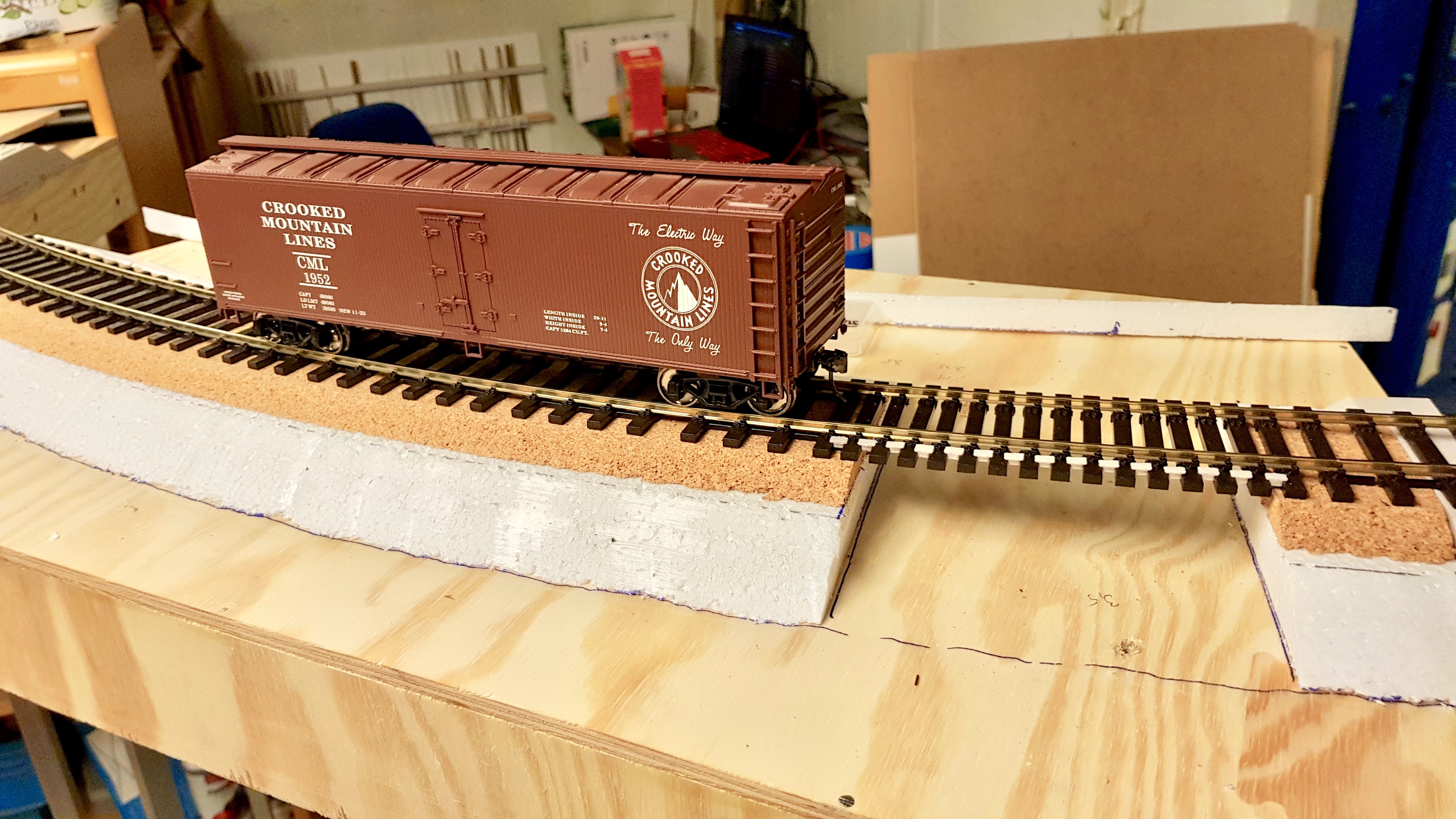

Modulerna är nu "korkade" och rälsläggningen är nästan klar. I slutet på kurvan så finns en liten bro. Ingen komplicerad historia egentligen, rälsen ligger på "I"-balkar som vilar på ett stenfundament.

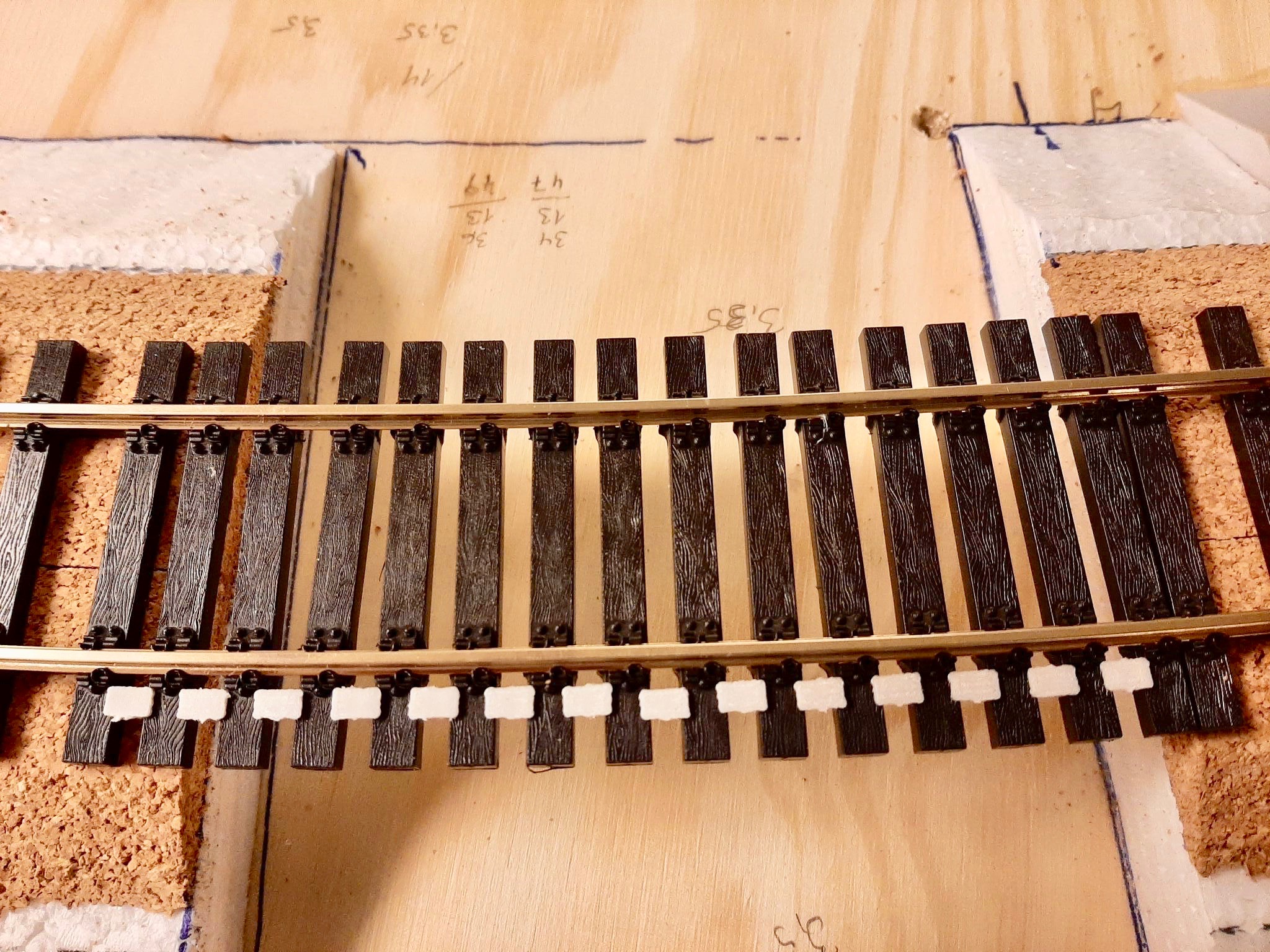

Med studier av förebilden, så har denna bron som de flesta äldre broar tätare slipersavstånd. Med 3D-printade "T"-formade mellanlägg så kan ett relativ jämnt avstånd mellan syllarna uppnås.

[GSJ]

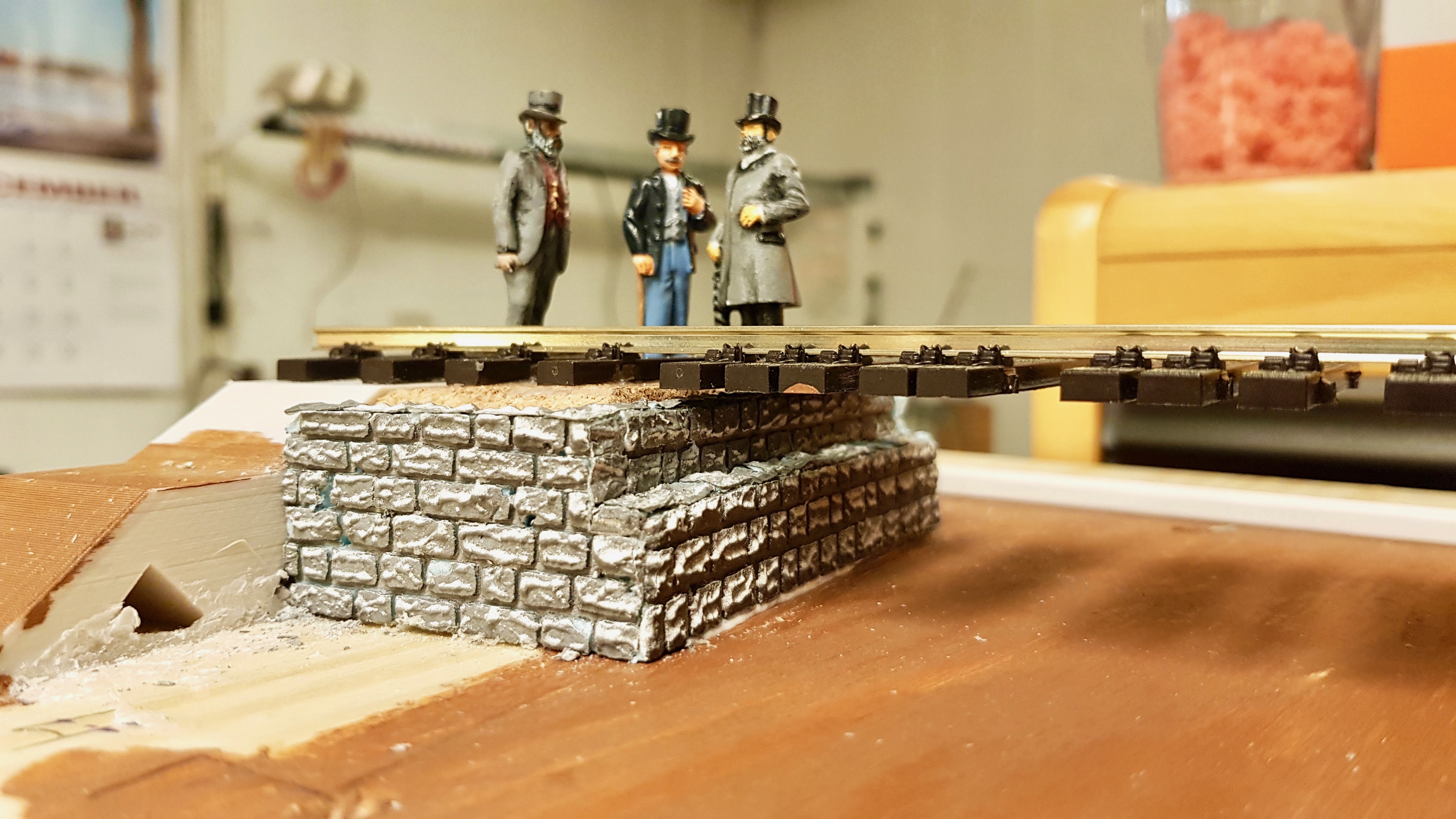

All räls är lagd och bygget av den lilla bron i ena änden av modulkurvan har kommit igång. Första brofundamentet är på plats.

[FranzHennies]

Brofundamentet ser väldig fint ut, och gubbarna verkar vara minst lika glada som 1904 (inte minst den som blev promotad...).
Fin kurva och kul att bygga en 90 graders modul-kurva efter en riktig förebild.

[GSJ]

Ju sämre vädret blir desto mer lyser flitens lampa i hobbylokalen. Brobygget gör framsteg.

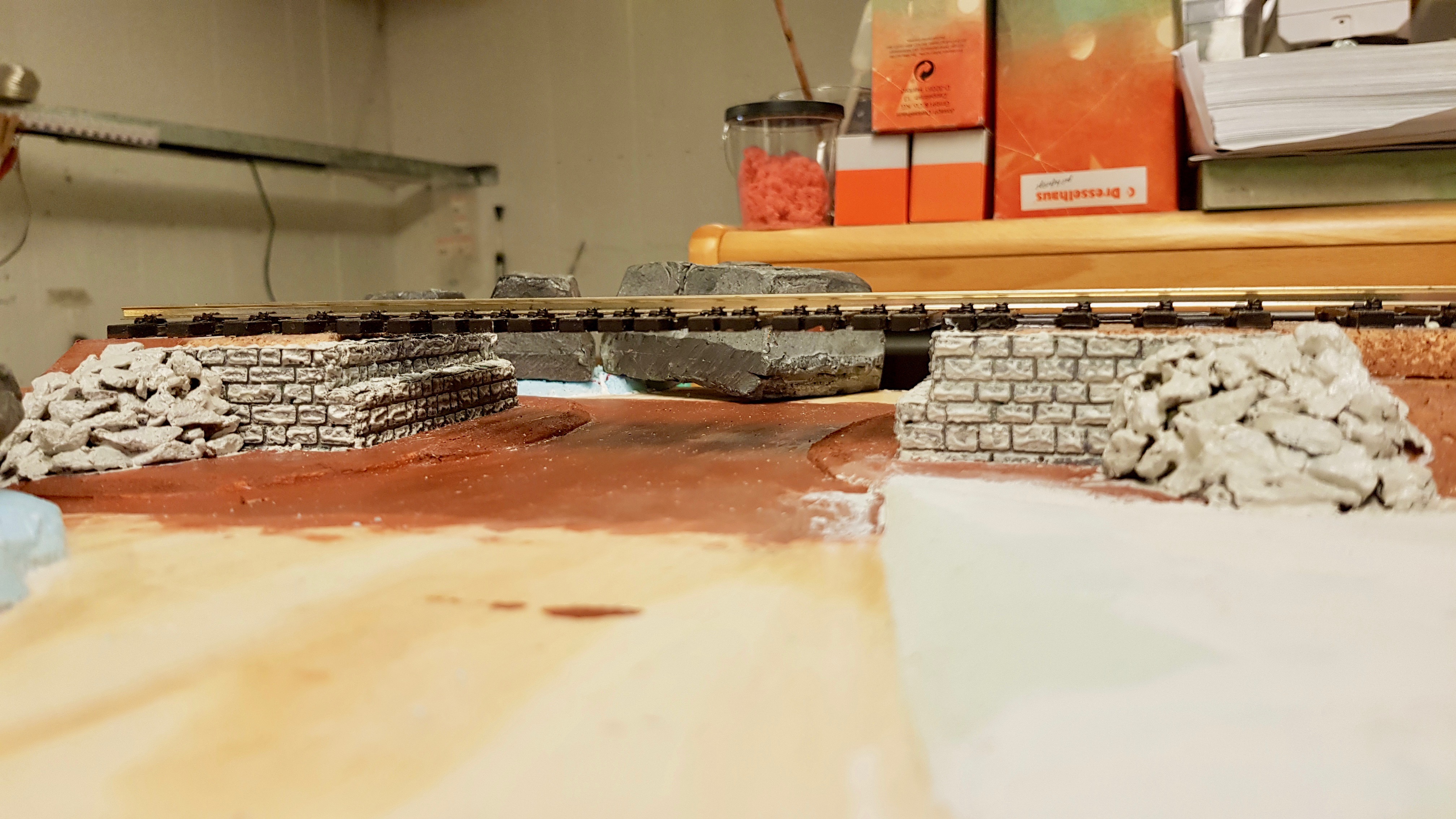

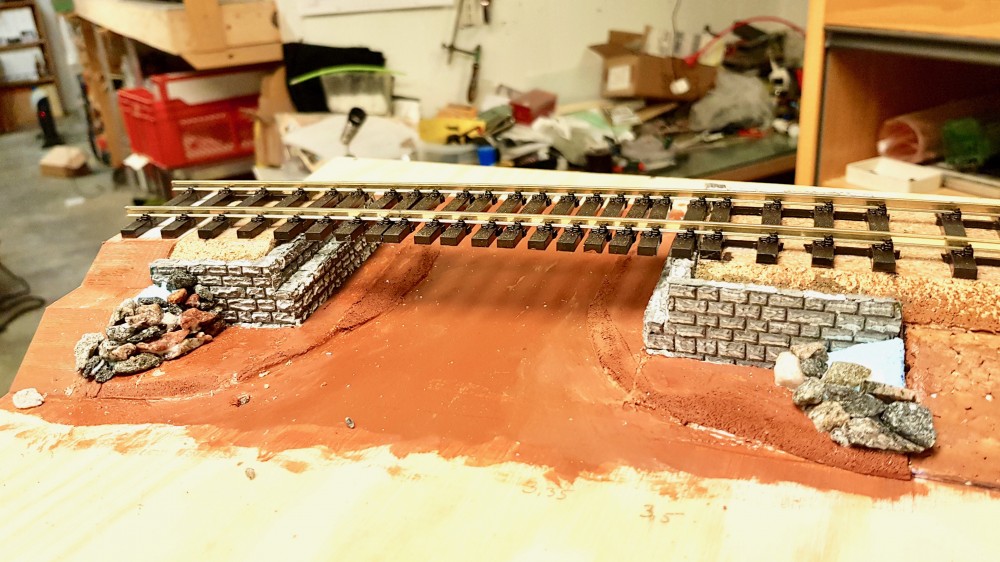

Andra brofundamentet är på plats med lite "topografi" kring fundamenten. Just nu så byggs stensättningarna vid fundamenten. Sågade ut och slipade en bas i blå markskiva, som jag limmar gruskorn på.
Lite pusslande att hitta rätt gruskorn, märkte att det är lättast att bygga varje lager med lite torktid för limmet innan nästa lager.
Gruskornen glider omkring i limmet och hamnar så lätt ur position om man tar för mycket på en gång.
Gruskornen kommer från en blå "sandlåda". Tog några nävar och tvättade dessa i ett durkslag. Efter torktid så blir det riktiga stenbumlingar i skala.

[daniel]

Mycket snyggt!

[GSJ]

Det var kul det här, blir en liten stunds pyssel varje dag. Stensättningarna vid bron har fått sin grå ljusa grundfärg. Stenarna och muren skall bländas in så tonerna i stenarna harmoniserar.

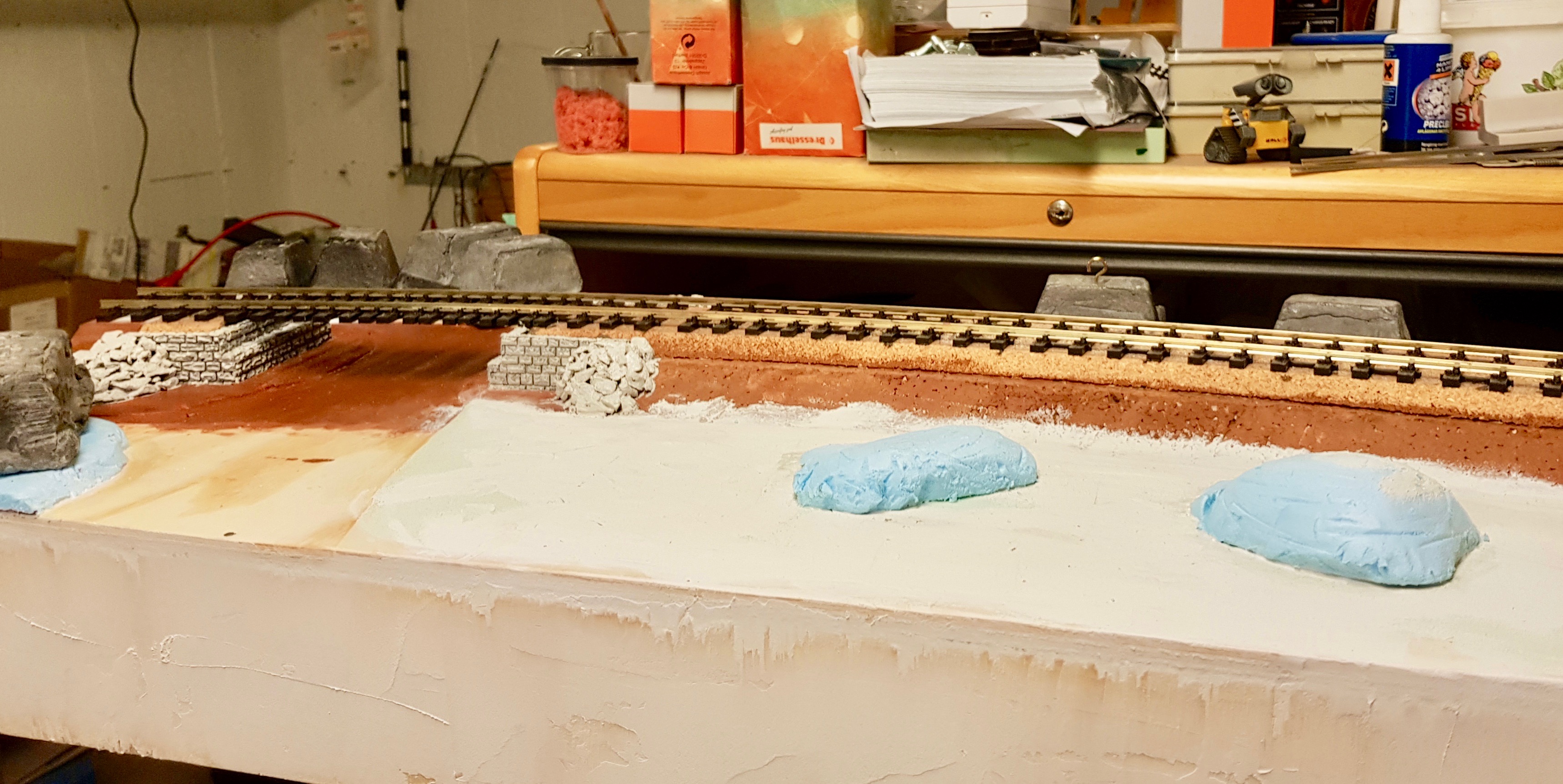

Han med lite mer "landskapande" Strandbrinken börjar ta form. Stranden är uppbyggd av 5 tunn foamskiva. Limmad och slipad så den har en flack lutning ner emot vattnet, avslutade detta med ett tunt lager fint snickerispackel. På förebilden finns det större stenar så det blev några skulpterade ur blå markskiva. Ligger lite vikter på nylimmade landskaps bitar. Ser lite surrealistiskt ut med blå berg.

[LLJ]

Blir verkligen bra det där!

/Lars
