Bygge av MERG NB1B Booster

[jhjelm]

Hej,

Nu har jag byggt ihop min första booster och det är dags att prova den med DCC-signal.

(Bilder kommer)

Hur kopplar man in den till en Roco-booster (central) för det är det enda jag har hemma?

MVH Jonas

[LLJ]

Hur mycket ger denna MERG booster (dvs antal A) och vad kostar en byggsats?
Optiskt isolerad?

/Lars

[jhjelm]

Boostern kostar ca 270 kr + frakt

Sedan kan man behöva kompletera med några extra komponenter och kanske en låda.

Max 10A beroende på trafo och vilka motstånd man väljer.

Ja den är optiskt isolerad.

Se denna sidan för mer info.
http://www.nskalaskane.se/index.php/tip ... dulbooster

MVH Jonas

[LLJ]

Kul att du skaffat en booster Jonas.
Till det priset borde fler, inklusive jag själv, skaffa en booster.

3A är lagom.

/Lars

[jhjelm]

Kan ju börja att sätta den på 3A och skulle det behövas mer så kan man öka till 4,5.

En nackdel är att det är många komponenter och man måste ha lite elektronik-kunskaper.

Men det är väldigt kul och jag har lärt mig en hel del.

MVH Jonas

[AndersB]

Hur kopplar man in den till en Roco-booster (central) för det är det enda jag har hemma?
MVH Jonas

Enklast är att köra in DCC-signalen direkt - så kan du testa att boostern fungerar.

Roco´s boosterutgång är en 4-tråds telefonkontakt och det är ytterparet som skall användas.
Nu var det länge sen jag pillade med Roco och boostrar men jag har för mig att jag hade en del problem att få boosterutgången att fungera med min tidigare booster. Kommer inte ihåg vad det var - lägre spänning kanske?

På en Lenz så är det utgångarna C och D och skall fungera rakt upp och ner enligt MERG-forumet. Dock har polariteten betydelse.

mvh/anders

[jhjelm]

@Anders:

Hur menar du att man kör in DCC-signalen direkt?

Var plockar jag ut signalen?

MVH Jonas

[AndersB]

@Anders:

Hur menar du att man kör in DCC-signalen direkt?

Var plockar jag ut signalen?

MVH Jonas

Direkt från spåret eller spårutgången på Roco-burken och till "DCC in" på boostern.
mvh/anders

[jhjelm]

OK ska testa ikväll.

MVH Jonas

[jhjelm]

Här kommer några bilder.

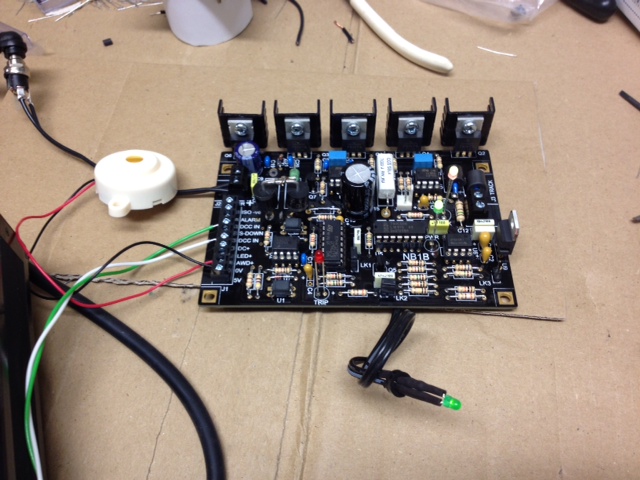

Färdig och fungerande booster

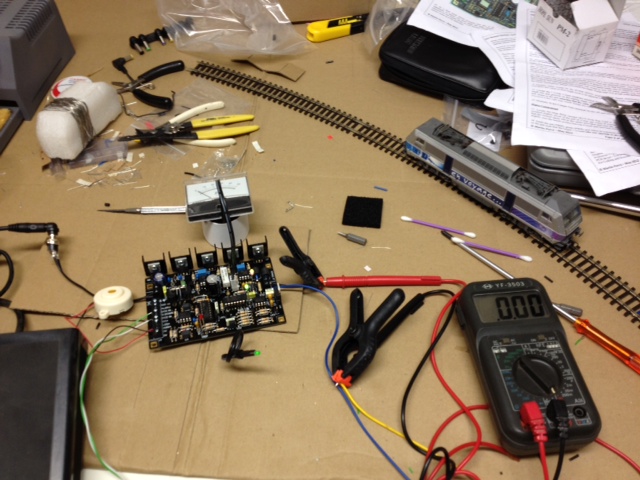

Försöker mäta upp om ampermetern stämmer.


Vad är bästa sättet att testa ampermetern samt att testa när boostern löser ut?
Jag provade med en 5W lampa och den drog ca 0,48 A. Tog jag en 21W lampa så löste överströmsskyddet ut.


MVH Jonas
