Station i kurva och kombiterminal

[Per Widell]

Toni, nu har det gått en månad utan uppdatering. Jag är övertygad om att vi e flera som vill höra hur det går...
Dina Ivarben, är det standard 30x124cm ben?

[fs_toni]

April månad innebar 10 dagar i Mallorca för att komma igång med cykelsäsongen. Maj månad innebar start på projekt med ny trätrall på uteplatsen. Dessutom lite trädgårds/odlingsbestyr. Så lite stiltje har det varit med MJ...

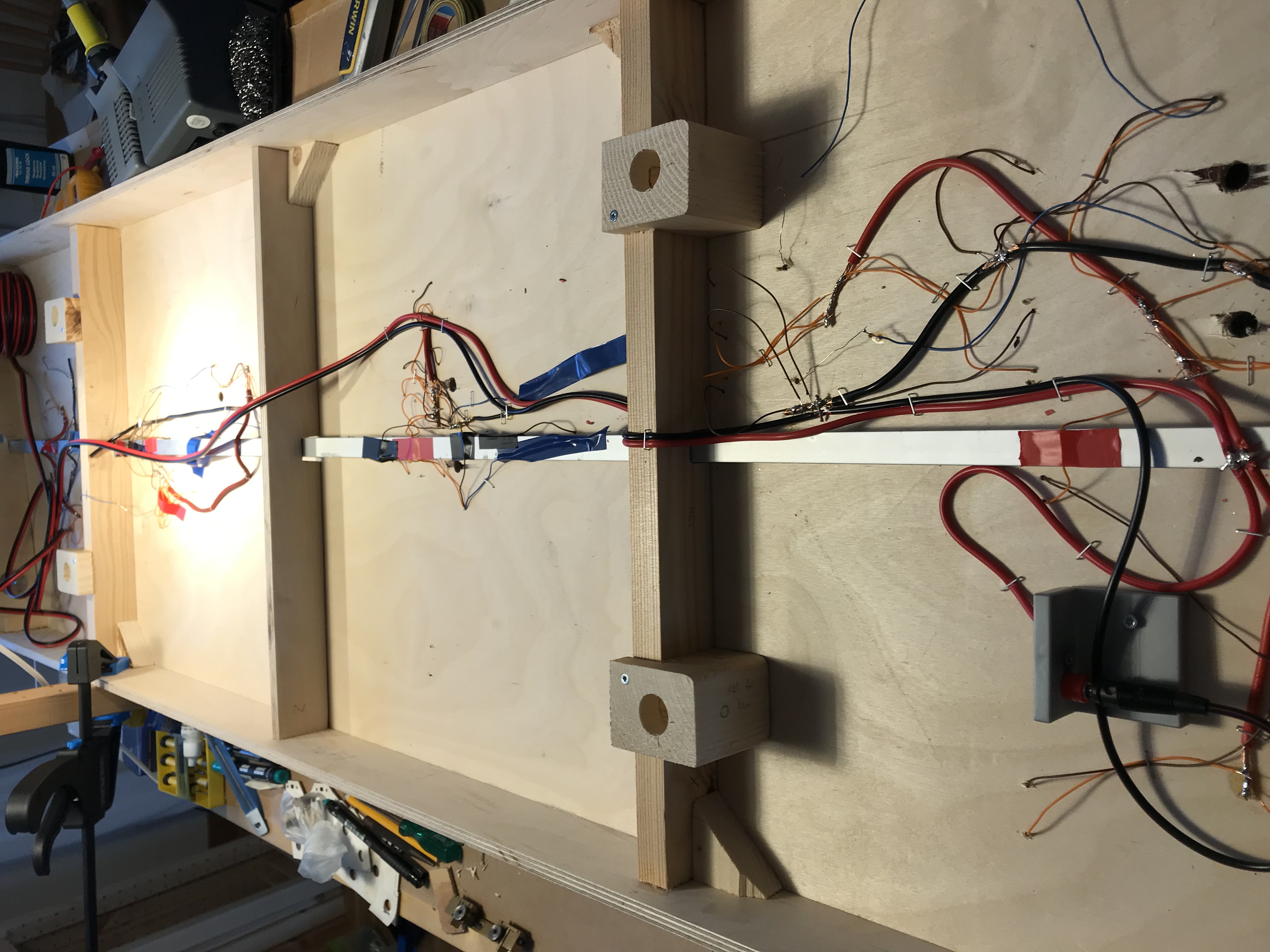

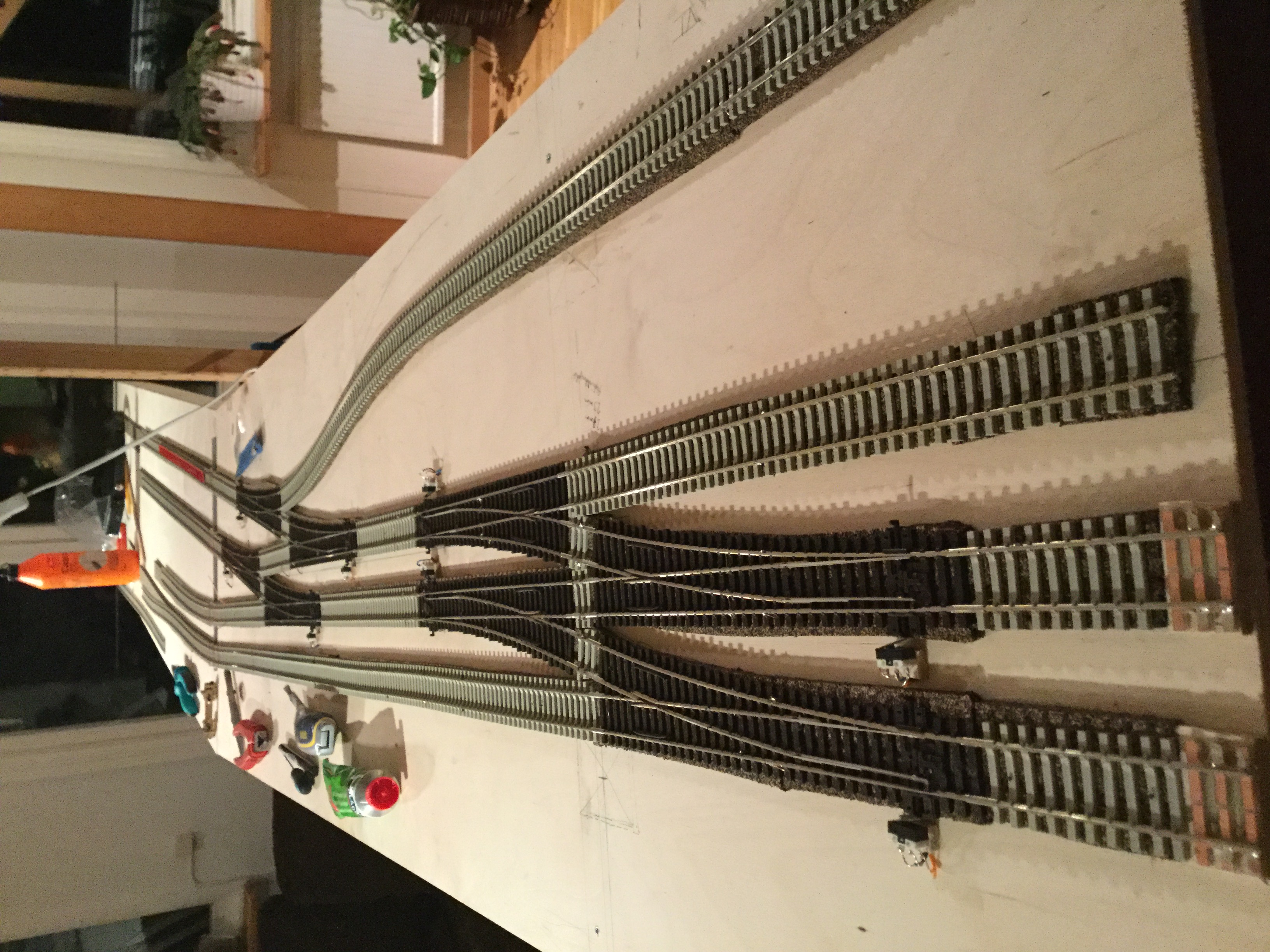

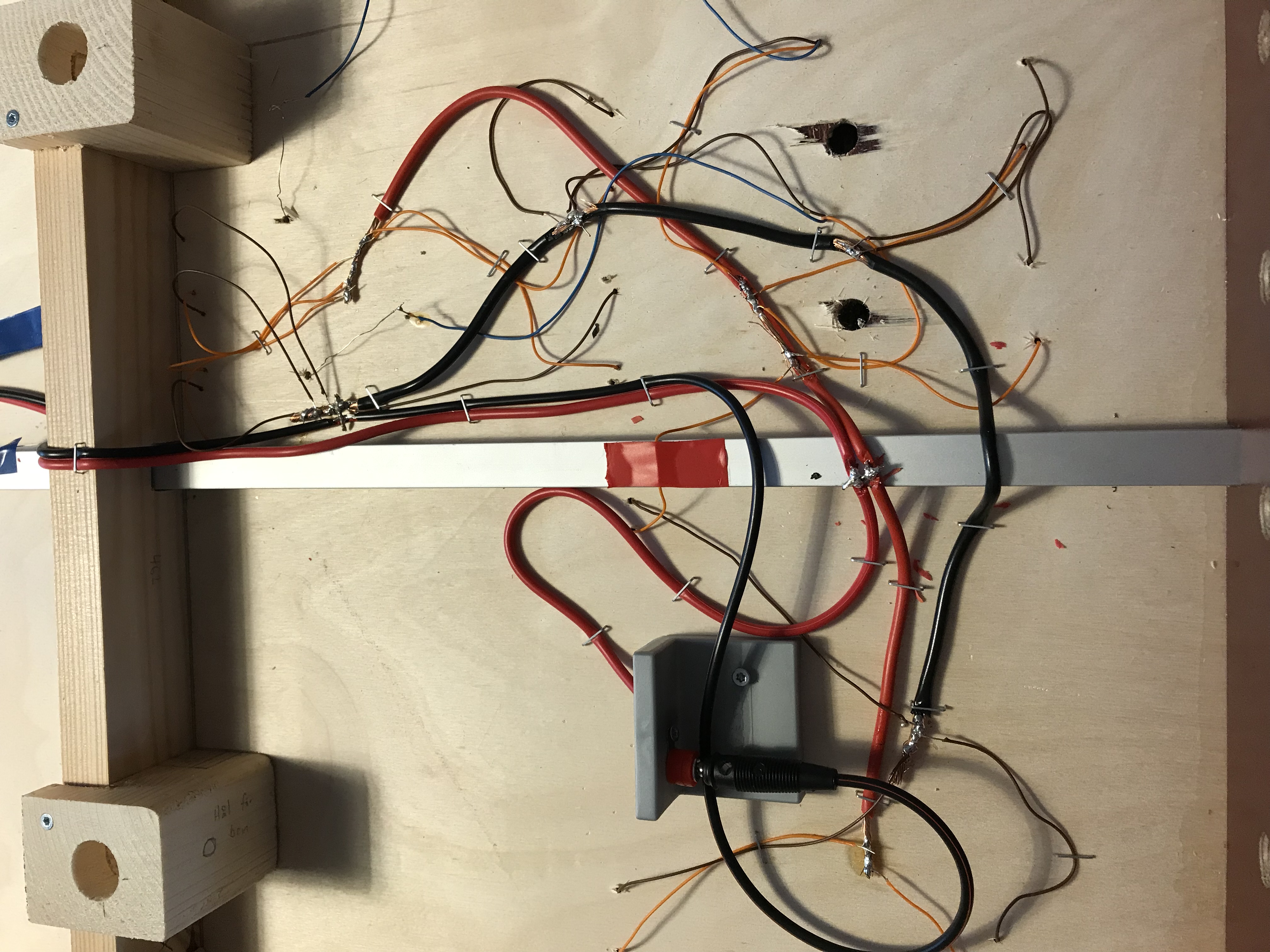

Men visst har det gått framåt också: första modulen är faktiskt ”klar” nu i bemärkelsen körbar. All el-dragning tog tid och lödning har aldrig varit min starka sida så mycket möda har krävts med detta eftersom det ju är många växlar och många små snuttar räls däremellan som alla bör ha egen strömförsörjning.

Har nu monterat upp två moduler och kopplat ihop dem. Och jag måste säga att jag är SUPERNÖJD med hur väl det funkar! Det krävs ingen enda skruv för att sätta upp en benställning och det går på en minut. Och sen lägger man bara på modulen och höjdjusteringen är steglös smidig och exakt och kan utföras utan krypande hukande eller böjande på nolltid!

Ja det är standard Ivar ben från IKEA men jag har kortat dem några cm för att få till RÖK 130cm ihop med modulerna.

Sorry för felvända bilder men jag vet inte hur man i ett inlägg kan vända dem rätt...?

[SethSwede]

Gillar, kanon bra Toni

[AlexanderEhn]

Ser väldigt spännande ut!

[Per Widell]

Snyggt jobbat Toni, verkar riktigt smidigt och lovande.

Det krävs ingen enda skruv för att sätta upp en benställning och det går på en minut. Och sen lägger man bara på modulen och höjdjusteringen är steglös smidig och exakt och kan utföras utan krypande hukande eller böjande på nolltid!

Måste vara skönt att slippa huka och böja sig för att få rätt höjdjustering! Hur får du ihop benställningen utan en enda skruv? Du verkar ju ha både kryss stag och extra stag vid golvet?

[fs_toni]

Snyggt jobbat Toni, verkar riktigt smidigt och lovande.

Det krävs ingen enda skruv för att sätta upp en benställning och det går på en minut. Och sen lägger man bara på modulen och höjdjusteringen är steglös smidig och exakt och kan utföras utan krypande hukande eller böjande på nolltid!

Måste vara skönt att slippa huka och böja sig för att få rätt höjdjustering! Hur får du ihop benställningen utan en enda skruv? Du verkar ju ha både kryss stag och extra stag vid golvet?

Poängen är att minimera tid och besvär vid nedmontering och uppsättning. Skruva tar tid. Och måste tajtas med verktyg. Och skruvar/muttar kan tappas bort. Alltså:

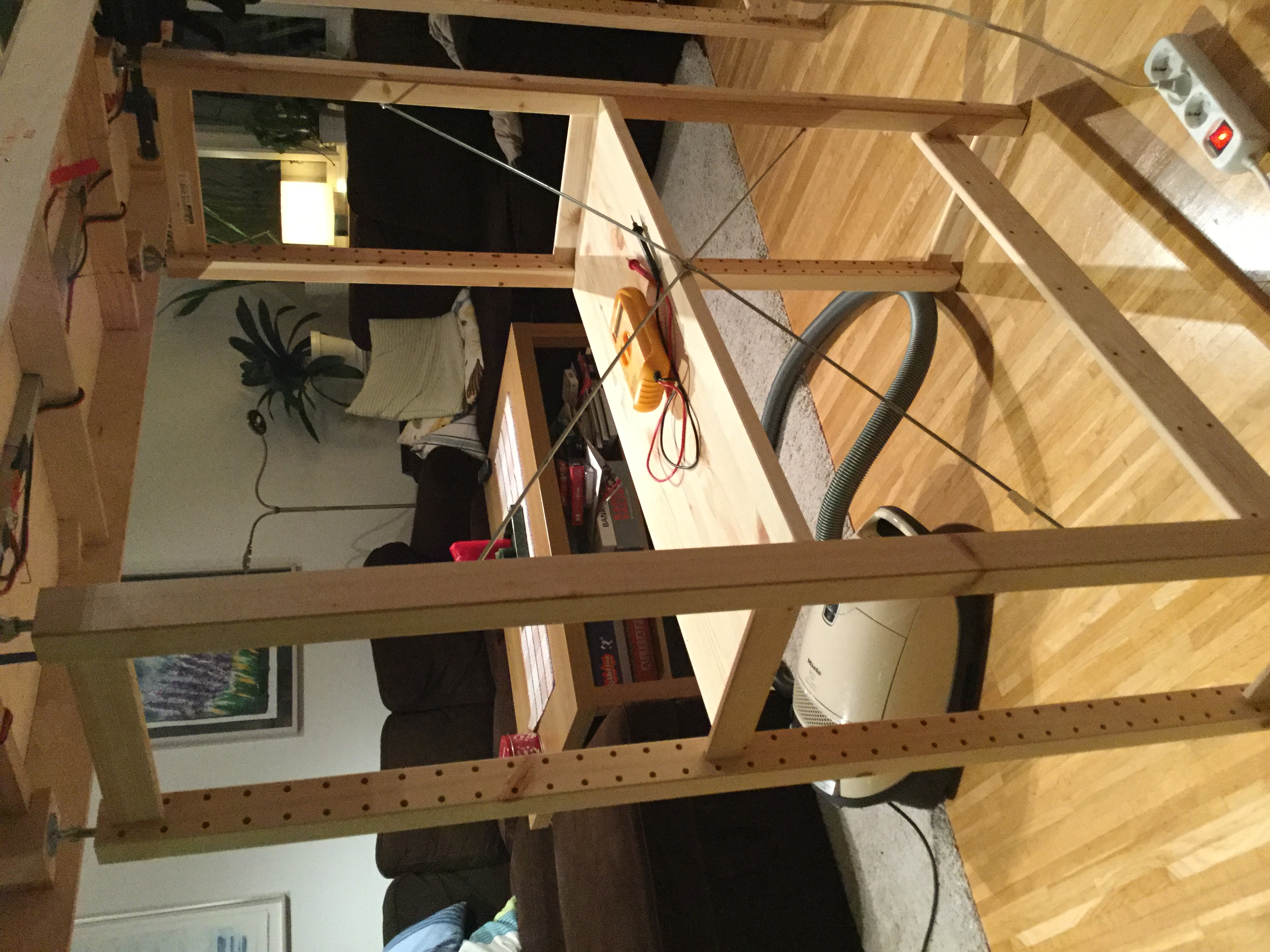

Ta två ben-par och ställ upp med lagom avstånd. Stick in krysstagets ändbultar i förmarkerade hål på Ivar ben. Tryck fast bord mellan benen som "låser" krysstaget. Ta fram 4 Ivar-metallpluggar och en bräda med förborrade hål och tryck fast mellan ben-paren. Hela proceduren tar ca en minut.

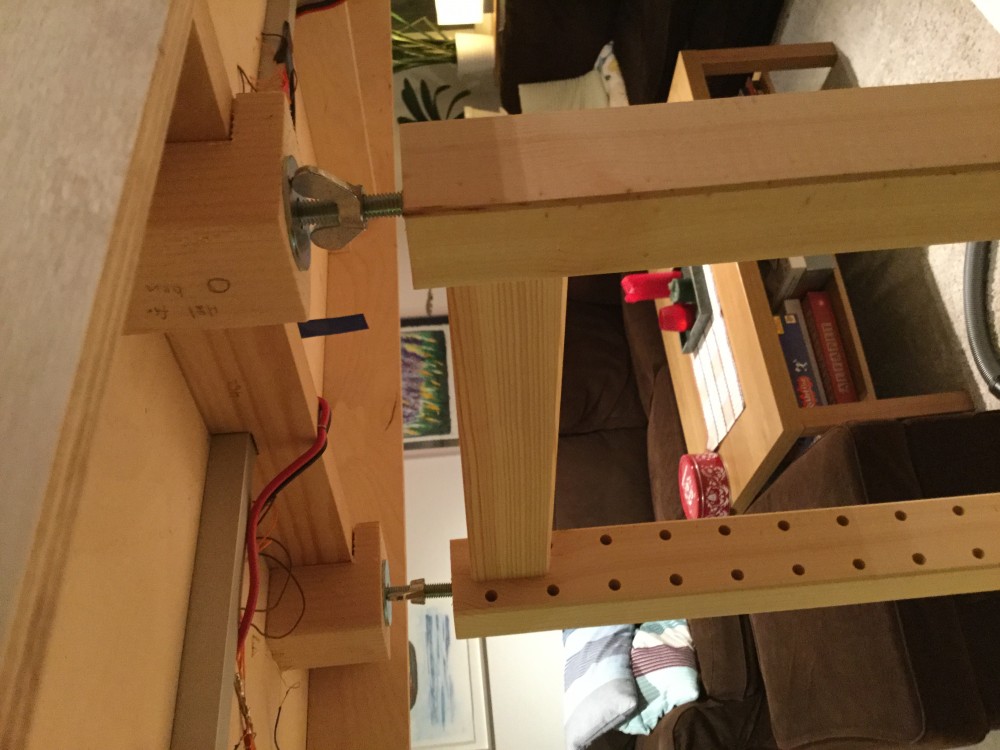

Lägg på modulen (i förborrade hål) på gängstången ovanpå varje ben. Höjdjustera modulen med vingmutter. KLART!!

- benen har inga lösa skruvar och vingmutter/bricka/gängstång är integrerad i varje bens "topp" för höjdjustering av modul.

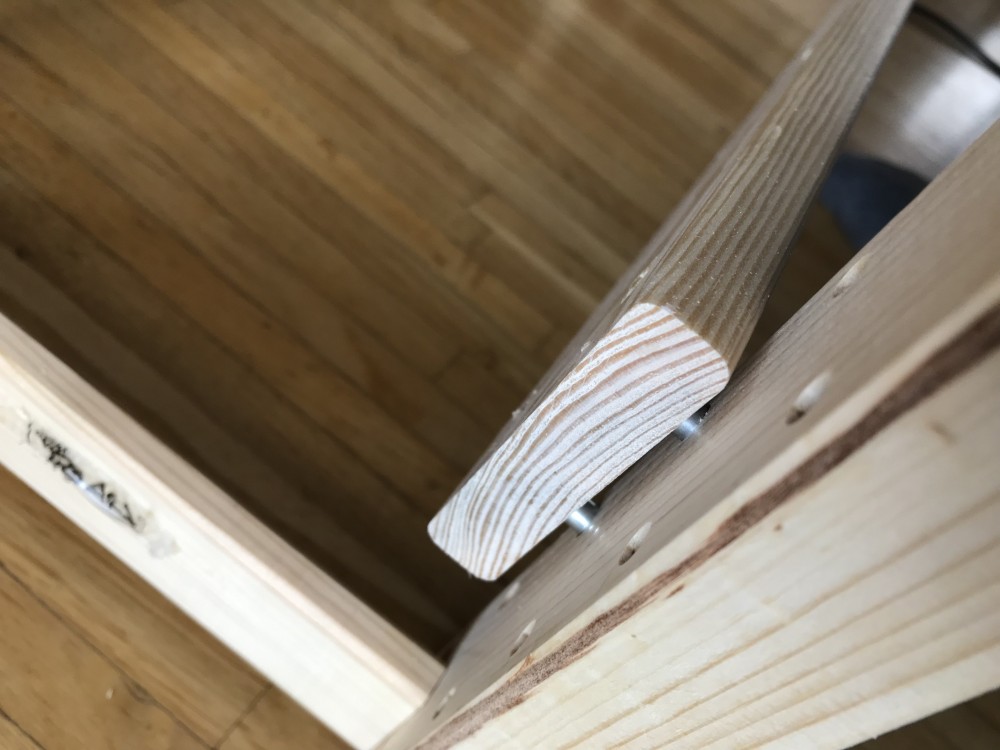

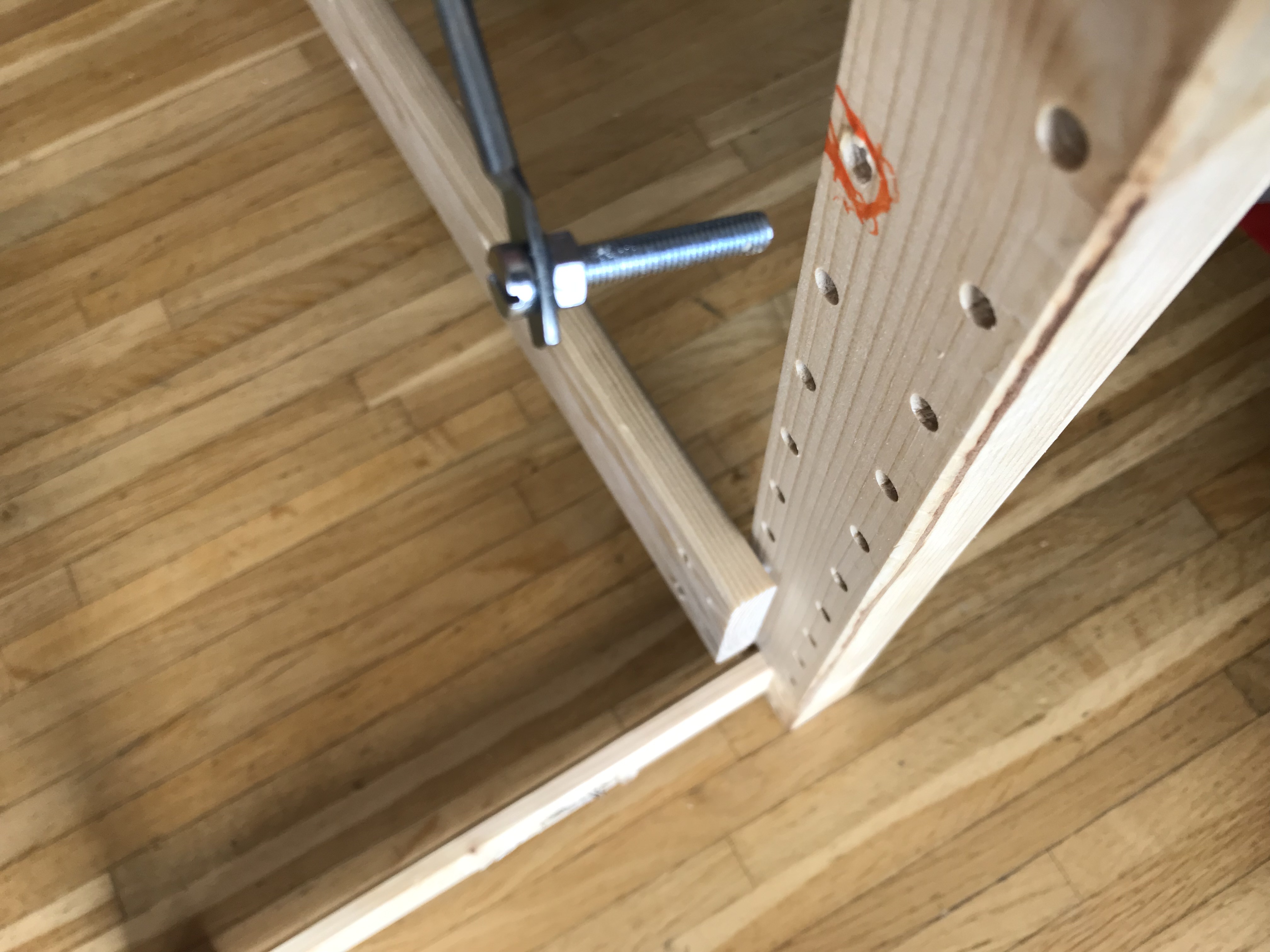

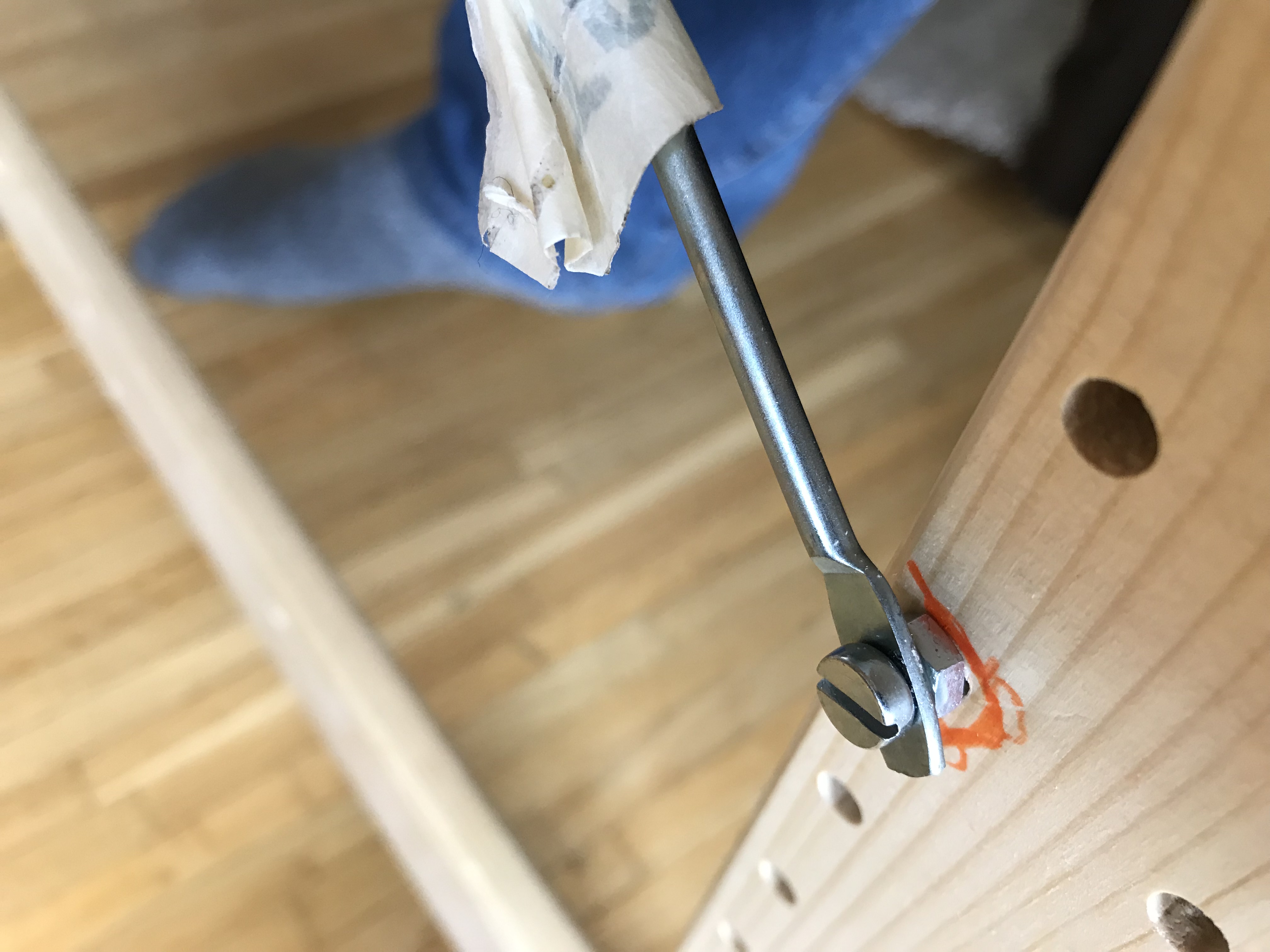

- krysstag har integrerad lång bult/mutter fast i varje ändpunkt som enkelt stoppas in i Ivar-benens hål. Krysstaget "låses" sedan fast med tryck mot benen genom att "krysset" ligger dikt an mot bordsskivan mitt i benen (se bilder).
- bordsskivan hängs på metallpluggar som med konstruktionslim är permanent fastsatta på aktuell höjd i Ivar-benen.
- för ytterligare stabilitet trycks en bräda med standard Ivar-metallpluggar fast mellan ben-paren.

[fs_toni]

[Per Widell]

Supersmart Toni...

[stasv]

Snyggt Toni! Ska snarast se hur jag kan tillämpa detta med krysstag och hylla på min Hfs.

[UBJ]

Det är ju lite handikappsanpassning över det hela och det är något som behövs, ingen blir ju yngre och det är jobbigt att krypa runt på golvet.
Jag funderar på om man kan använda samma lösning på pinnben om man sätter metallkors mellan dom?
Behövs nog metallkors mellan benen på båda håll, på djupet och på längden, fyra kors per modul, borde funka?
Man skulle ju kunna fästa korsen med bult och islagsmutter, med en skruvdragare går det fort.
Måste testa vid tillfälle, tack för inspirationen.

Ser fram mot att det hela blir körklart, jag är också sugen på lite modern trafik och kan nog bidra med ett gäng dubbelspåriga moduler med betongsyllar.
