[På byggbordet] Kristinebergs Industriområde

[Fredman]

[

[FreddePettersson]

Uppdatering

- Har börjat få till spårplanen färdigt, en justering för bättre räckvid vid rangering- växling fix göras.
- OUTBuS omläggarna har fått en större hålbild, 51 mm. Jagade 45 mm men det var inte lätt att hitta.
Då själva knoppen för att ställa om hamnade väldigt långt in, så limmar jag 4 mm plywwod på insidan av mina 9 mm sidor och monterar av främre plattan på OUTBUS enheten, blir kanon, måste bara hitta 4 mm kortare träskruv så blir det bra.

- har besökt Signalkonsulten för lite diskusioner kring fjärrställverk, lokal frigivning mm. Nu finns tekniska lösningen för att köra det hela, det blir en kombination av Uhlenbrock Loconet moduler 4 st, Peek Hobby Blockdetektor och CML DTM30.

- ska fila på layouten och göra någon lösning på strömbrytare för lokal manövrering av de yttre växlarna och för bommarna.

Inväntar nu växelmotorer samt lite styrkort till bommar från Curcuiton.

- lite snickeri återstår på modulerna- men ska skydda långsamt - måste ha koll på utrymmet till kablage och moduler samt alla spårmatningar mm innan alla moduldelar undertill monteras permanent( limmas).

Bild från idag, limning pågår.


Outbus enhet testmonterad


Med vänlig hälsning,
Fredrik

[FreddePettersson]

Idag gick jag in i lokala shopen för industri förnödenheter (Ahlsells) , vad tror ni man hittar - hålsågar i massor av dimensioner, visst fanns 45 mm.
Men nu är det försent- blir lite mer arbete men man får väl samma det på "läro kontot".

Med vänlig hälsning,
Fredrik

[FreddePettersson]

Nu har alla moduler grundmålats, även benstativet.
Tog en sväng med penseln även på den nya klockstapeln till snabbklockan.



Nu får det bli en två veckors paus i byggandet, nytt kök kommer på fredag.

[FreddePettersson]

I mellan tapeter och annat målning så målas även undersidor och skruvskallar på långsidorna har spacklats och delvis grundats.

RAL 7001 har inhandlats, fick tag i fönsterfärg, den kletar inte ihop, den är termoplastisk enligt alla målar proffs, återstår att se efter modulgavlar målats.

Med vänlig hälsning,
Fredrik

[FreddePettersson]

Uppdaterat läge
RAL7001 fönsterfärg har hamnat på modulsektionerna.Passar på när penslar och förtunning redan är i bruk varje kväll så har det blivit en avslutande runda på Kristinebergs modulen.
Nu är köket inne på sista delen, sedan blir det modulbygge för att kunna premiär testa Kristineberg på Värnamo Moduldagar. Om inte det målet nås så blir det DT-13


Med vänlig hälsning,
Fredrik

[FreddePettersson]

Hej
Här kommer en lite uppdatering om vad som händer på Kristineberg

1. Omkonstruktion sker just nu på elsidan när det gäller bommarnas logik. Efter läst manualen på Circuitron DT-2 lite mer ingående så funkar den inte med DCC i spåret . Så nu pågår sökande efter lämplig ersättning til DT-2 kortet. ( det possitiva är att Walters som skulle leverera DT-2 kortet inte lyckats med detta, så jag slipper betala för själva kortet ovh dess import).
Nu lutar det åt en Arduino med spårindikering mha fotoceller eller spårledning. Saknar dock viss kunskap om progammering, men har börjat läsa på lite, inte helt olik den ISO kodsprogrammering jag pyslade med i början på 2000 talet.

2. Nu till annat
Modulerna är målande, tomrum/håll i skivor har lagts igen med markskivor ( hade ett elände att hitta rätt lim, men det löste sig)
Just nu är modulerna uppställda för att lägga banvall i balsa (4 mm) samt börja lägga spår och växlar, ska dock måla banvallen med någon brun färg inna spåren läggs med Acryllim.

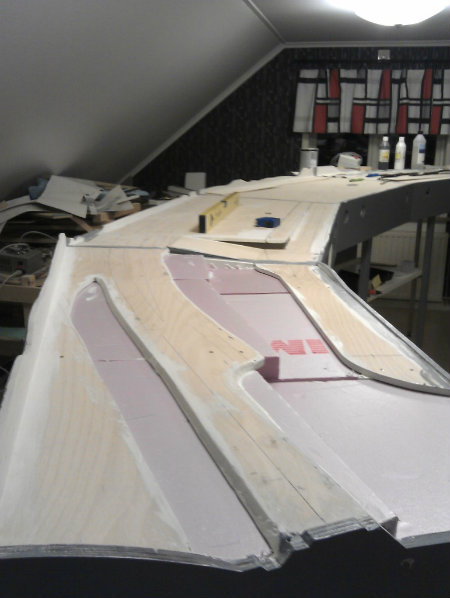

Bilden nedan visar Kristineberg från sektion 1


Bilden nedan visar undersida i samma riktningen


Nu blir det inlödning av kablage under spårlägningen som kommer ske från sektion 5 till 1
För att inte få beskymmer längre fram skappar jag ett antal spåravsnitt på de 2 spåren längst till vänster.

Nä, nu hinner jag inte skriva mer. dax att bygga igen. (Härligt när höstmörkret lägger sig så man "hinner" med lite MJ hobby, men säg inte detta till min fru! )

Mvh
Förste rälsläggare
F.Pettersson
Kristinebergs spåravdelning

[Eke]

Imponerande Fredde!
Vilket lim blev det? Kan vara bra att slippa göra samma misstag med fel sort!

Mvh. Peter

[jhjelm]

Modulerna är målande, tomrum/håll i skivor har lagts igen med markskivor ( hade ett elände att hitta rätt lim, men det löste sig)

Jag försökte limma fast en knapp på en markisoleringskiva med superlim en gång.
Man kan säga att det löste sig också för dagen efter var det bara ett stort hål.

Har du bytt till aluminiumben eller har det varit det hela tiden?

Med vänlig hälsning, Jonas

[FreddePettersson]

Imponerande Fredde!
Vilket lim blev det? Kan vara bra att slippa göra samma misstag med fel sort!

Mvh. Peter

Hittade på Eko ett lim: Casco SuperSet
Limmar cellplats, trä, betong mm, fäster utmärkt på cellplats- det är helt omöjligt att dela limskarven även på små ytor.

@Jonas
Sektion 3,4 står på modifierad IVAR hylla, övriga moduler har 25x25 mm aluminium ben med justering i fästet med låsratt samt även justerbar fot.
Varför justerbart i båda ändarna? Därför inget ska vara längre än 1160 mm för att passa skåpen baserade på standard plywood mått 2400 x 1200 mm, skåpen blir ca 140 cm höga x modulbredd 620 mm x 120 cm djupa.

Med vänlig hälsning,
Rälsläggaren,RUT client- testaren, och nu mer även elektriker med alla trådar som krävs med 2R, men börja på kläm på det hela nu.
Fredrik
