Låda för Z21/router/MGP

[Niklas N]

Eftersom jag inte har någon permanent plats att bygga/ställa upp modulsektioner så måste tåg- och banstyrning och annat elektriskt kunna flyttas runt på ett enkelt sätt. Jag köpte en plastlåda och gjorde följande med hjälp av buntband, dubbelhäftande tejp m.m.

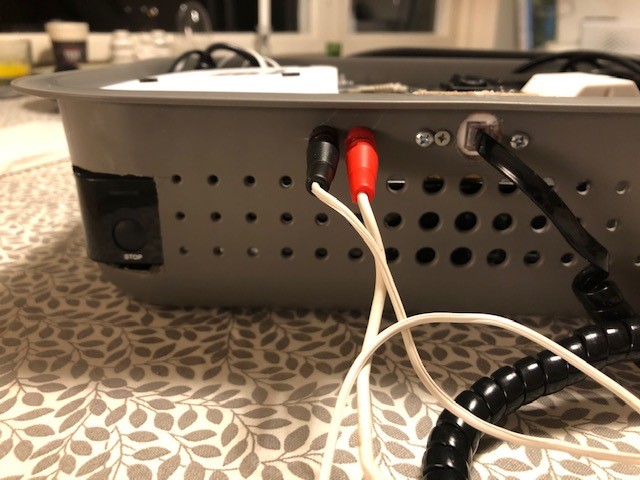

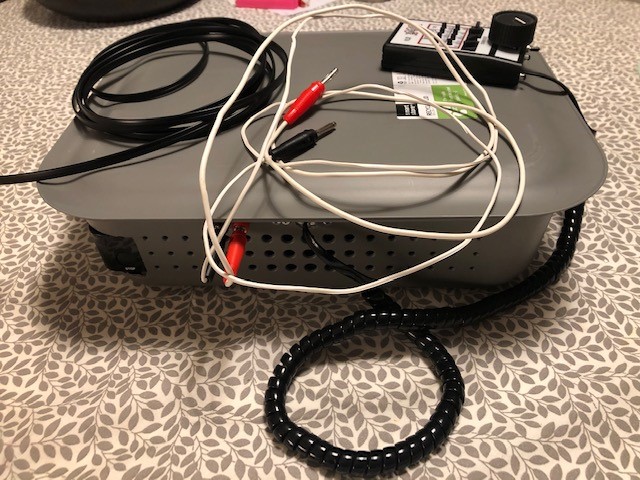

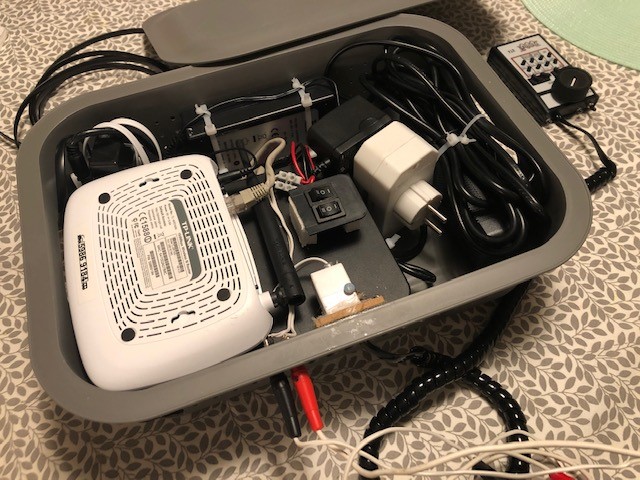

I lådan finns Z21, router, MGP termineringskort+bluetoothadapter samt tillhörande nätaggregat. Jag har monterat anslutningskontakter för spåret (banankontakter) och körhandtag (Loconet) på fronten samt tagit upp ett hål så att det går att se och trycka på reset-knappen på Z21an (lyser rött vid kortis). Det finns också en omkopplare för att koppla banankontakterna till programmeringsspårsutgången på Z21.
Återstår att sätta i ett strömförsörjningskort från MGP och ett Loconet-uttag för banstyrning (ska strömförsörjas över Loconet).

Nätspänning får helt enkelt kopplas in med en vanlig förlängningssladd. Så länge inte lådan smälter eller någon signal blir utstörd så bör uppsättningen av det elektriska gå rejält mycket snabbare.

[daniel]

Snyggt!

[Elmis]

Snitsigt.

[StefanFjällemark]

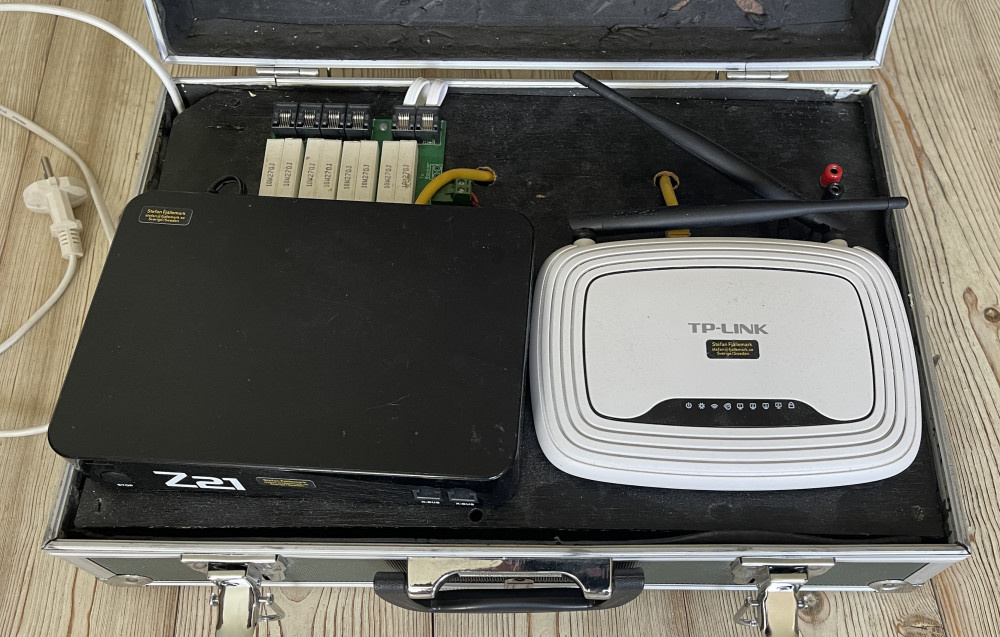

Jag har byggt in Z21, router och RSCLD i en låda. Praktiskt för transport och inkoppling, t.ex. på modulträff. En nätkabel och 1-4 LocoNet/RailSync uttag, samt ett uttag för banankontakt för anslutning direkt till DCC från Z21.

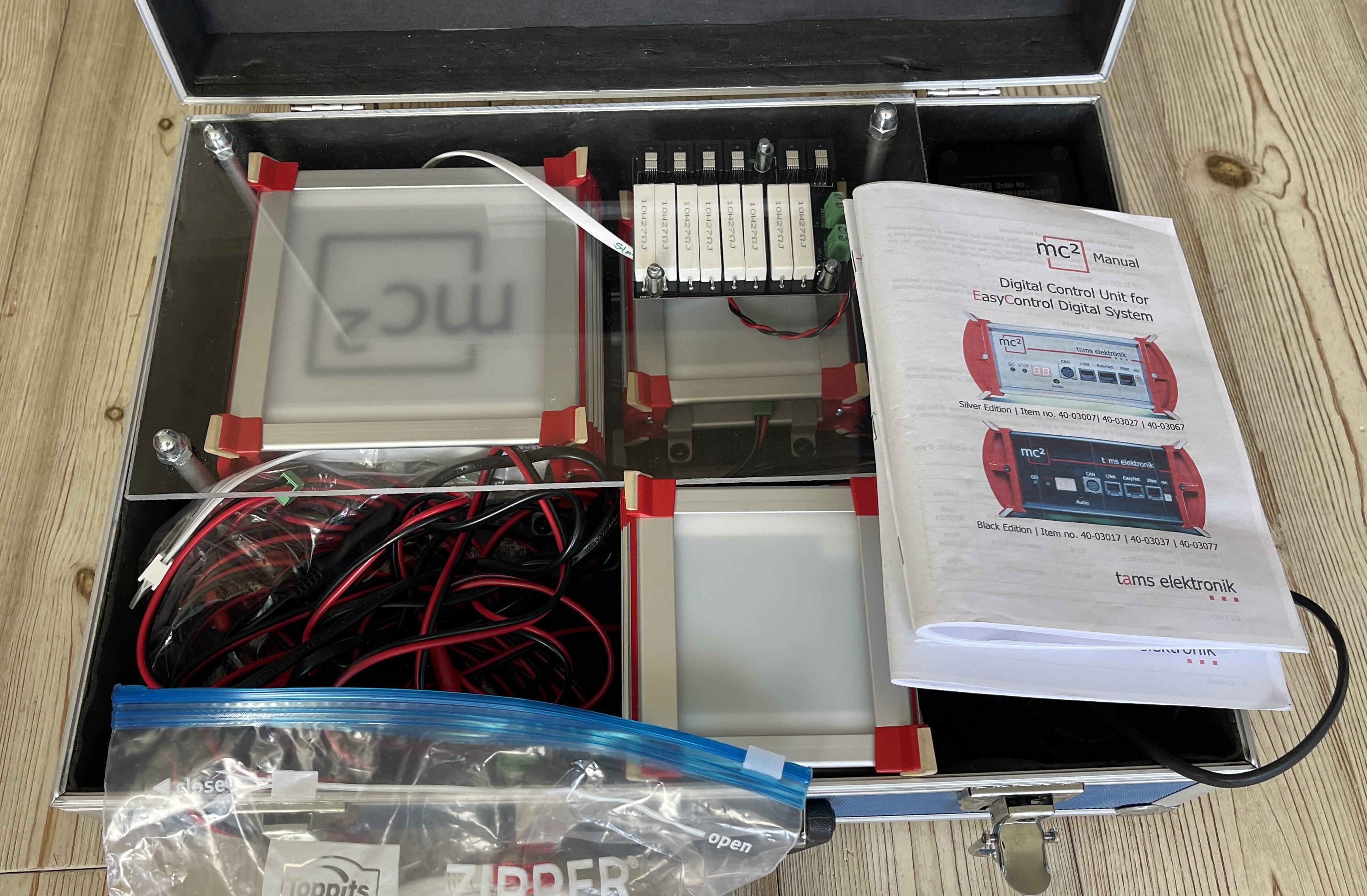

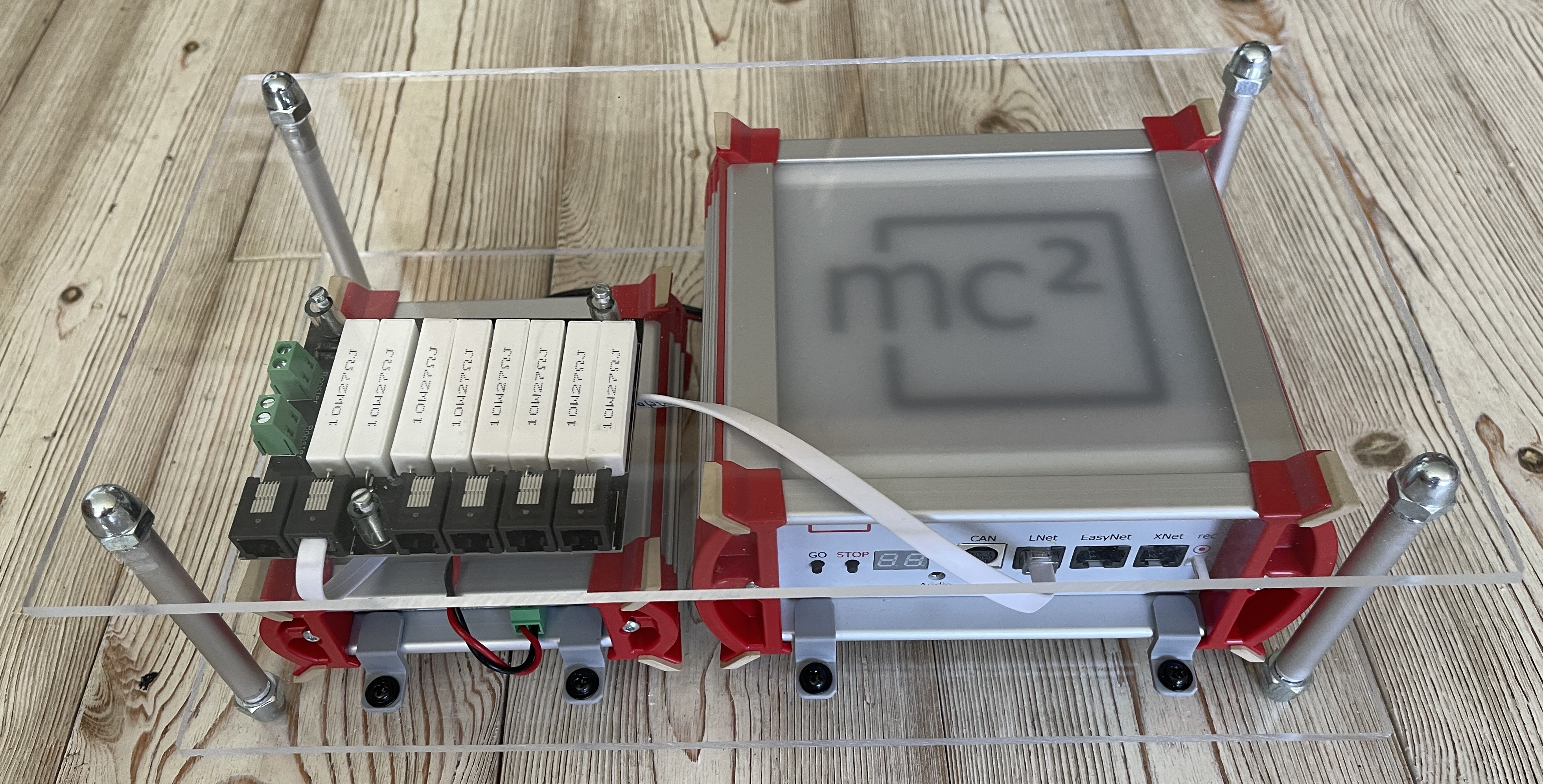

Har även en TAMS-central med strömfördelare och RSCLD. Denna är inbyggd i plexiglas, för centralens ovansida indikerar med olika färger status på centralen. Allt packat i en låda komplett med en extra TAMS B6 booster, strömadaptrar, DCC-anslutningskablar och nätverkskabel för ansluning av centralen till dator.
