Hjälp med kurvradie?

[fs_toni]

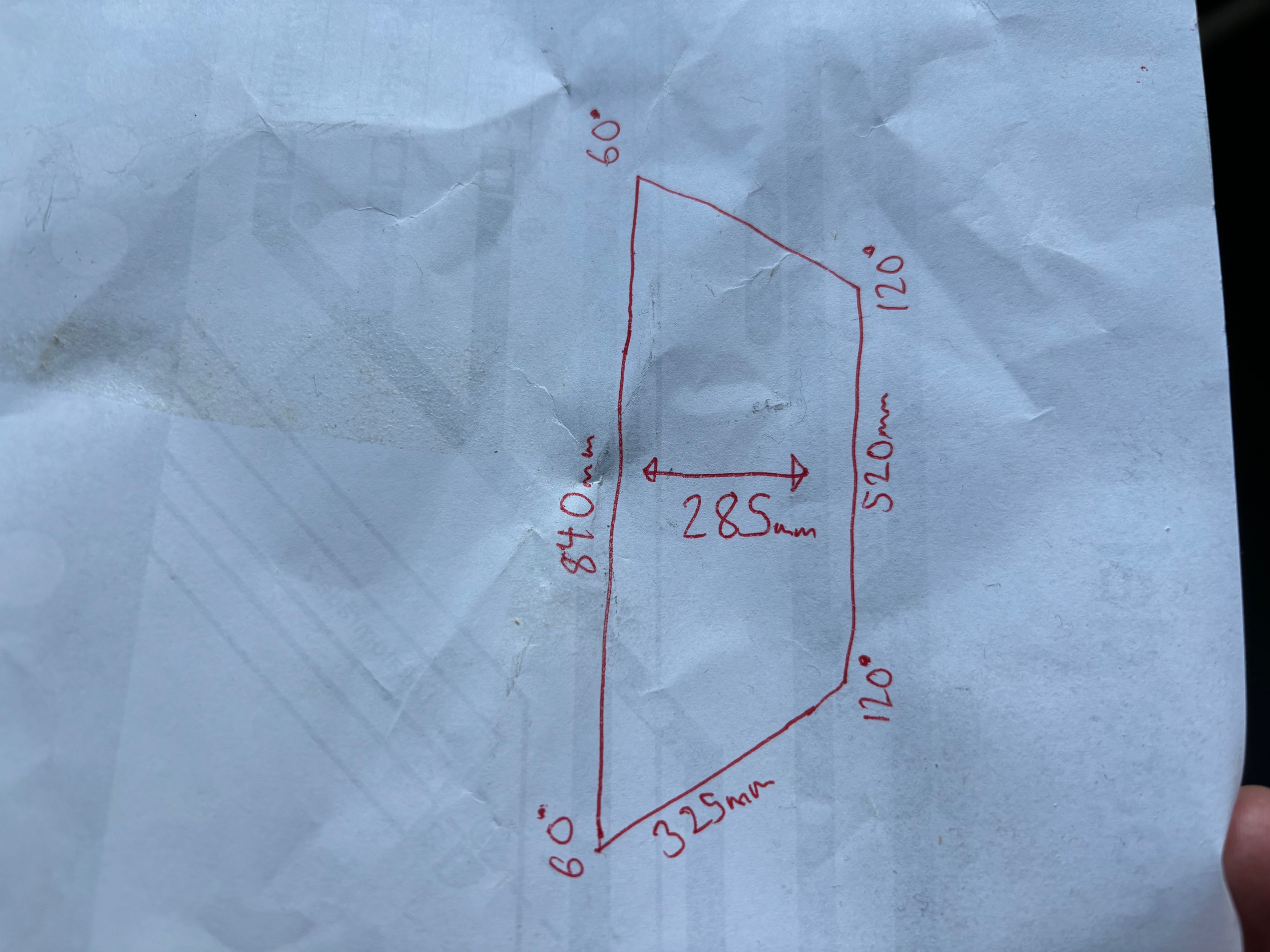

Jag har följande ungefärliga mått på två moduldelar som ska sitta ihop genom vilken det ska gå en enkelspårig industrimodulkurva som svänger sig 120 grader och går vinkelrät in mot gaveln på den ena moduldelen och ut från den andra. Vilken radie bör jag ha på kurvan för att det ska bli symmetri? Med ögonmått får jag det till ca 600mm men tänkte att bland alla duktiga ingenjörer här så kanske någon kan räkna ut det mer exakt?

[kasoe]

Kan denna Excel-fil vara till hjälp?

FREMO_Kurvemodul_v31N_DK-1.xls

(81 KiB) Nerladdad 143 gånger

/Anders Ö

[fs_toni]

Kan denna Excel-fil vara till hjälp?

FREMO_Kurvemodul_v31N_DK-1.xls

/Anders Ö

Tack, det ser lovande ut! Jag får testa. Men det verkar som man själv måste ange radien - vilken jag ville få uträknad...
Dessutom undrar jag hur det funkar när man som jag vill dra spåret över två moduldelar och inte kräver symmetri i spårets övergång mellan de två "interna" gavlarna...

[kasoe]

Jo, så är det ju, jag har suttit och finlirat med siffrorna i arket för att få till moduler som jag vill ha dom... Det funkar även om det är "baklänges" mot vad du önskade...

Finns många parametrar att fixa med i arket, kan hända det går att justera spåret i sidled i gaveln...

/Anders
