Smart DCC polaritet testare

[Bengt Samuelsson]

Jag visar några bilder

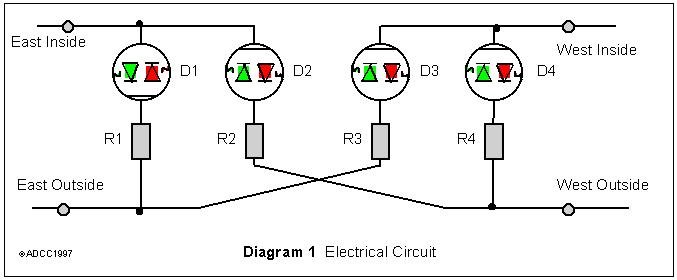

Shema, OBS! D1 är vänd

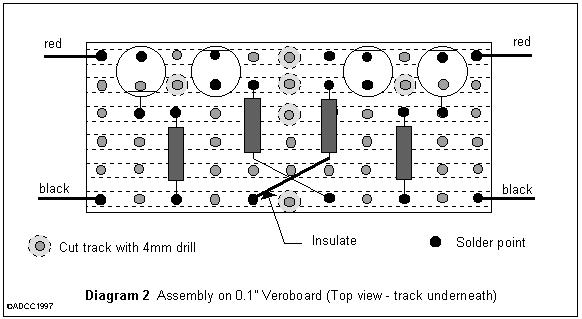

Exempel på kort

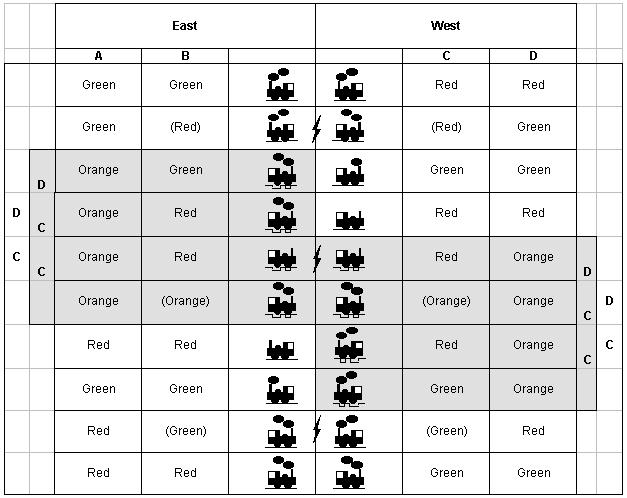

Signalbildern ;)


Till detta använder man nog helst en liten skrotad boggivagn, strömupptag på båda rälerna i båda ändar, eller 4 krokodil klämmor
Sedan är det bara att rulla vagnen och se var felet finns
Exempel på lämplig diod hittar du här eller här, tyvärr rätt ovanlig diod.
Motståndet ca 2k

orginalsidan på engelska

[LLJ]

Påminner om "polungsei" som vi använder inom FREMO

/Lars

[Bengt Samuelsson]

En snarlik variant har Allt Om Hobby publicerat

@LLJ Min tyska är obefintlig så jag har lite svårt att jämföra
