Hej Nu avancerar vi framåt med testkörning, konfigurering mm KbgVästa_Premiärkörning2025-03-04.jpg Igår konfigurerades funktioner i ställverk och på modulerna , bla lokalmanöver av växlar , spår indikering med logik. Men vi anslöt även modulen till klubbens central och Tommy Kallberg fick lufta ett ...

Japp, jag skrev fel . 4 poliga kör jag med Gött! Har du tips på leverantör att köpa av? Just 4-poliga var lite kluriga att få tag på. Jag brukar köpa på Conrad.se https://www.conrad.se/sv/search.html?search=xlr%20kontakt&categoryId=c14739&tfo_ATT_NUM_PINS=4 Märke Neutrik med art 730779-62 F...

Japp, jag skrev fel . 4 poliga kör jag med

Hur är tankarna med smalspåret? En standard H0e-anslutning? Planer på H0e-moduler? Smalspåret är enbart tänkt som ett internt spår i dagsläget. Så det finns ingen anslutning till norm gavel. Inga planer på moduler i dagsläget. Lite fördjupad info. Det kommer transportera gods från Brännströms Mekan...

Då börjar det bli dax att montera elektronik och signaler.
Den ena sektionen kar det kopplats på under dagen

Då var ställverket till Kristineberg klart Nu ska styrkorten monteras och kopplas in på modulerna. Ställverket är byggt med två stycken RR-Circuits Signal-LCC kort. Logiken är inte klar, men alla LED utgångar och knappar är testade. Själva panelen är en hemma snickrad trälåda, med en 1.5 mm aluminiu...

Bild kompletterad i inlägg från 2025-01-09

TESTKÖRNING KRISTINEBERG VÄSTRA Tisdagen den 7:e Januari så stod modulen på egna ben, modulen provkördes med lok och vagn på både normalspår och smalspåret digitalt. Funktionen var god, någon matning mellan sektionerna var missad. Spårkorset mellan normalspåret och smalspåret ska får en lösning frå...

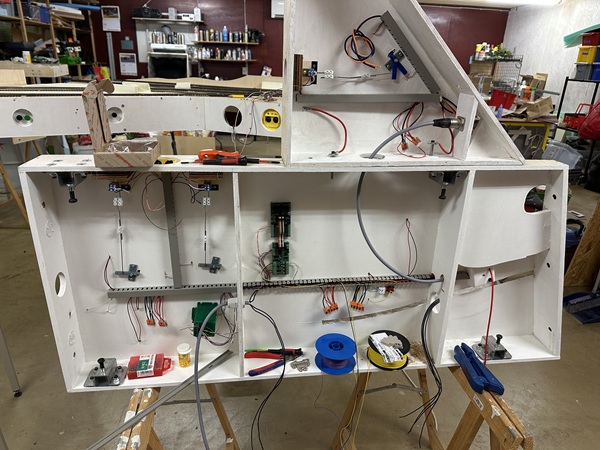

Eftermiddagen har spenderats på klubblokalen med lite byggnation av modulerna. Mycket el som ska vara polrätt också :lol: Dom nya manöverlådorna / panelerna. Jag nyttjar Wago klämmor för att koppla ihop alla trådar för spårspänningen. Smidigt om man ska felsöka. - Ovansida20250104_web.jpg - Panelvy2...

Hej o gott nytt år . Första inlägget 2025. Bra med lite vardag så paket kan levereras. Knappar samt lysdioder . Det blev vidvinkel lysdiod som indikering på ”frigivet” samt knappar av bra kvalitet. Märkpenna för svarta symboler samt den lilla rutan under knapparna är för kommande märkning typ Vx 52a...
